Onze fabriek en info over productie



Fabricage in eigen fabriek:

Zoals u misschien al eerder heeft kunnen lezen maken wij de kunststof kozijnen, ramen, deuren, schuifpuien, inzet horren, rolluiken ect. in eigen fabriek. Hieronder kunt u het een en ander lezen hoe het fabriceren van deze producten in zijn werk gaat en u zal zien dat het al met al best omslachtig is om van wat lengte's kunststof een goed kunststof gevelelement te maken.
Als u uw muisaanwijzer op de foto's houd komt er meer informatie bij te staan van wat het is

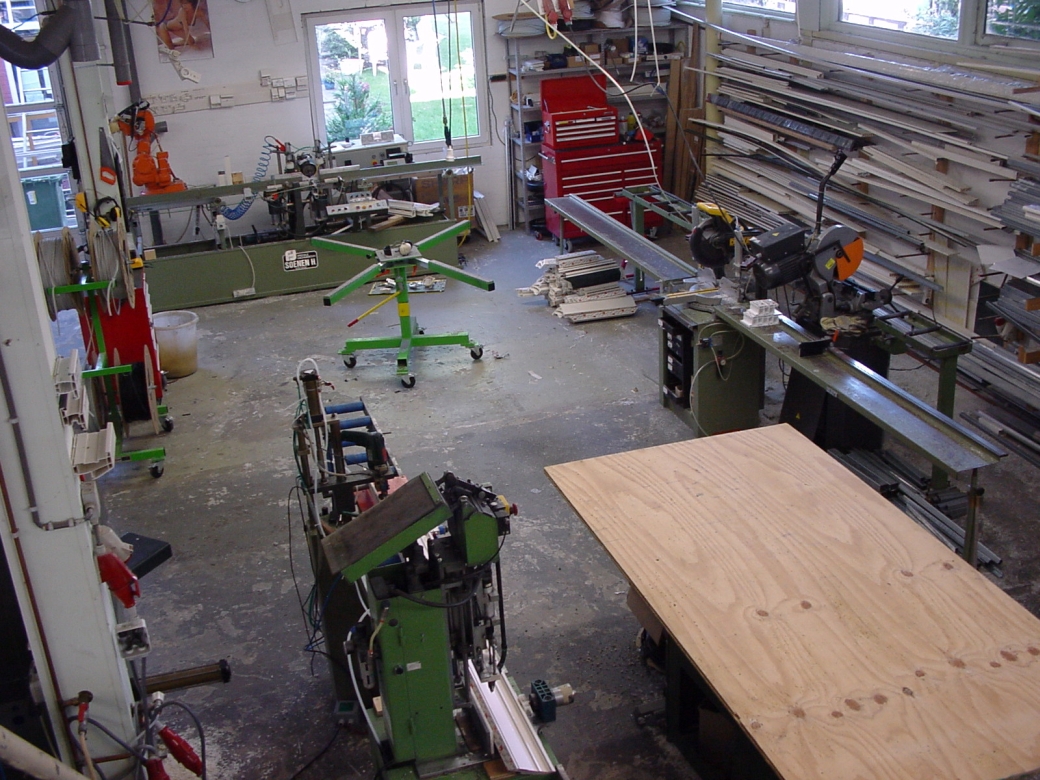

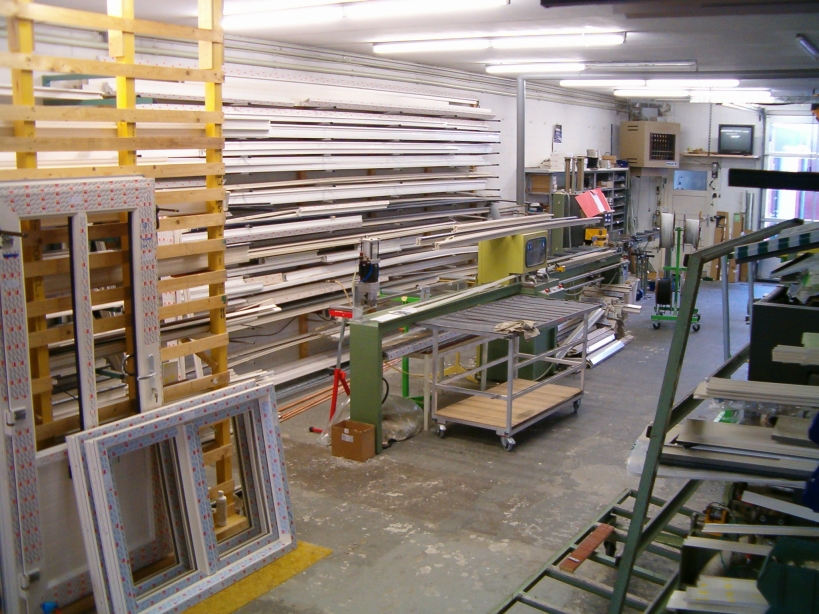

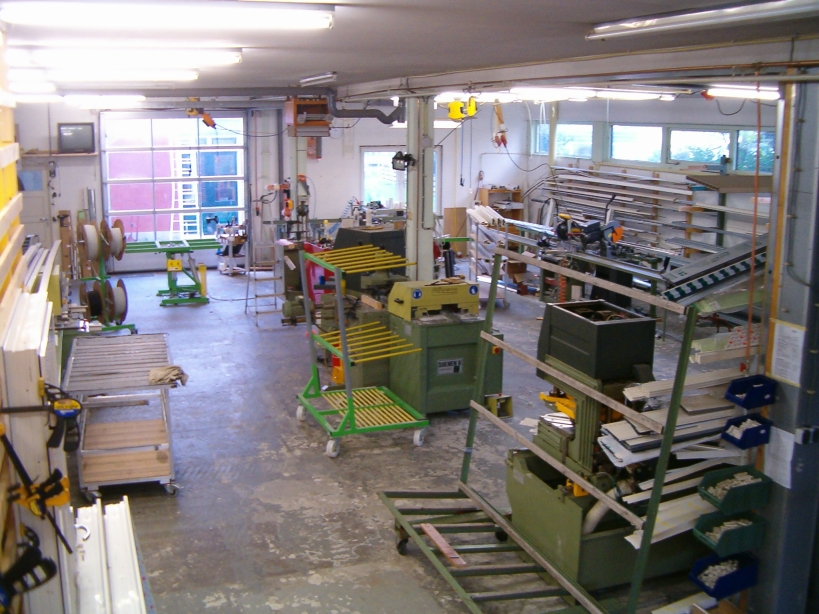

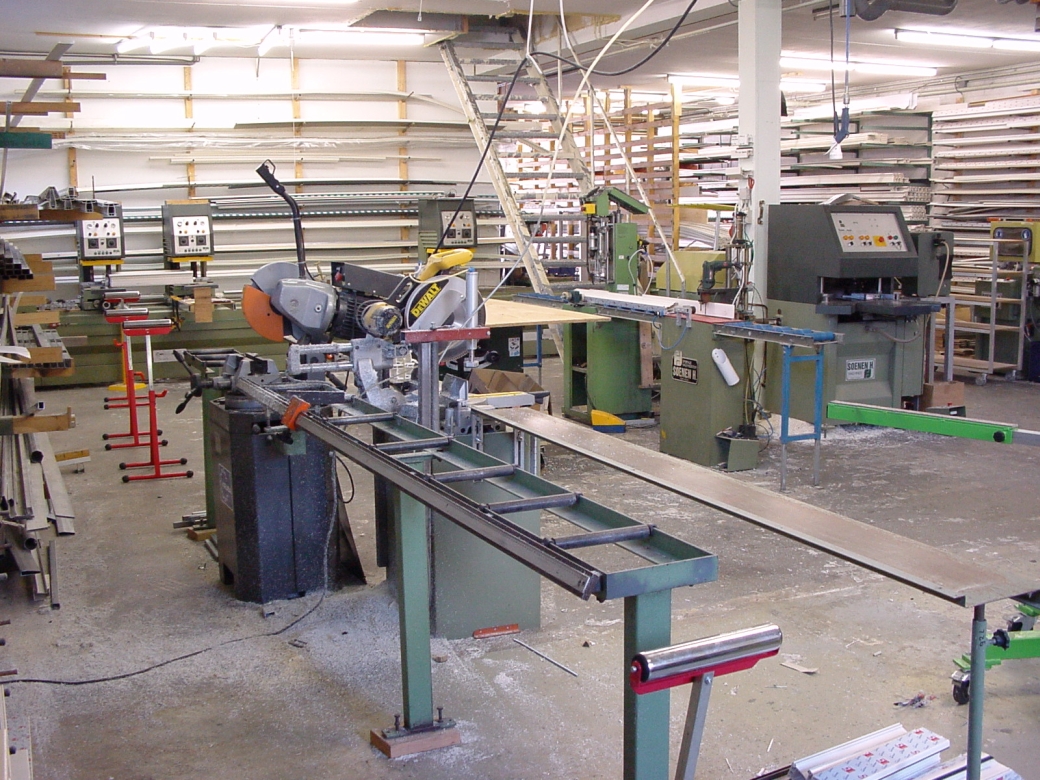

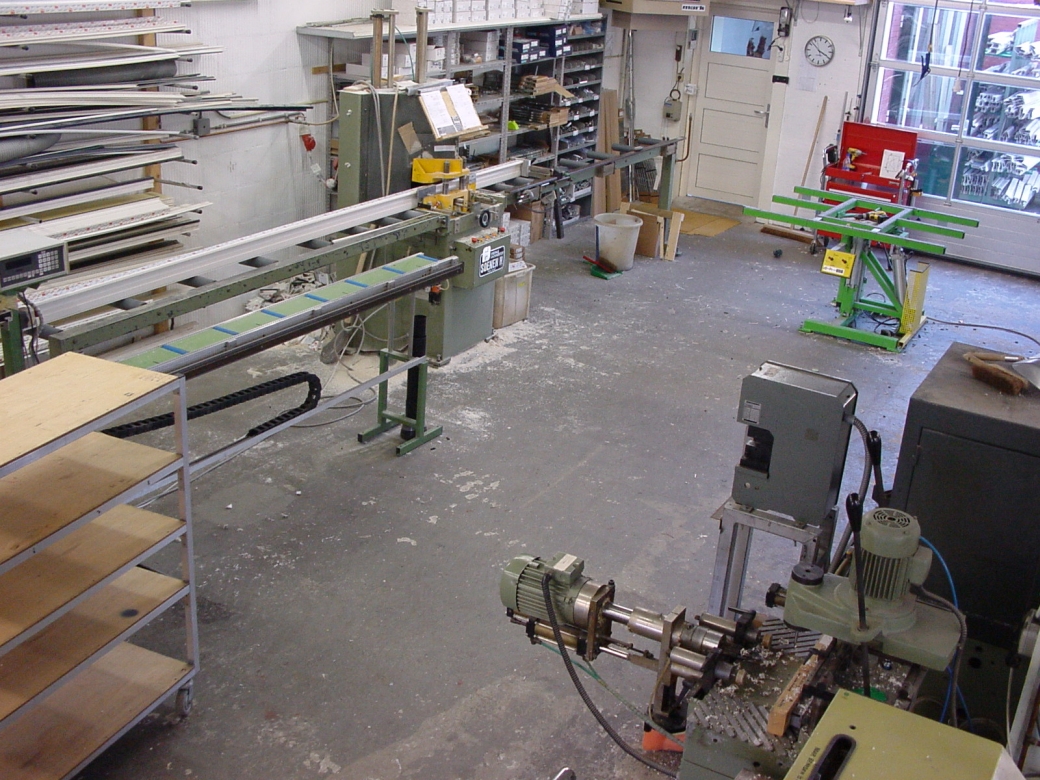

Bedrijfspand van Zwetsloot Kunststof Kozijnen Fabriek       Een overzicht van de werkplaats vanaf de voorkant    Een overzicht van de werkplaats vanaf de voorkant

Een overzicht van de werkplaats vanaf de achterkantkant    Glaslatten zaag    Glaslatten zaag

Uiterste achterhoek in de werkplaats    Staalzaag en afkortzaag machine    Glasrek op de bus waar grote kozijnen of schuifpuien op kunnen staan


Voorbeelden en Showroom:

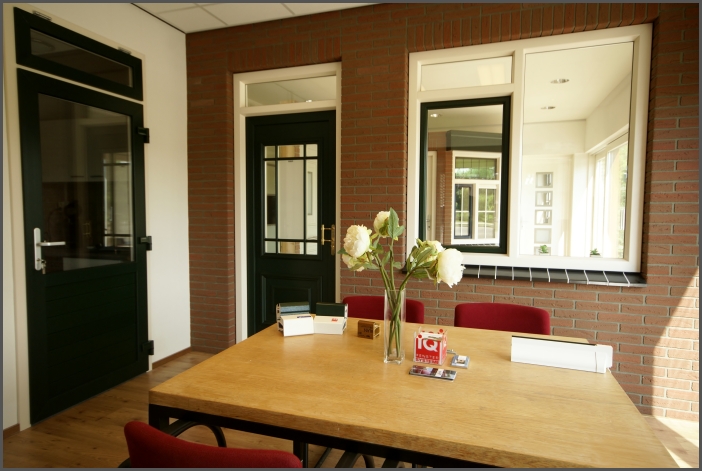

In de showroom kunnen wij de kozijnen, ramen en deuren tonen en een offerte opmaken

Showroom kunststof kozijnen van zwetsloot kozijnen fabriek in hazerswoude


Bureauwerk en profiel:

Dit bestaat van zelf sprekend uit het verkopen van de kozijnen, offerte's maken en bestellingen doen maar ook uit het berekenen van de zaagmaten en glasmaten met een rekenprogramma (JoPPs) speciaal voor de kozijnen branch. Eventuele speciale kleuren of soorten profiel worden besteld bij de leverancier Gealan, dit duurt voor gladde profielen 1 week en voor profielen met houtnerf 3 weken. De profielen worden na het binnenkomen in de rekken bij de voorraad gelegt:

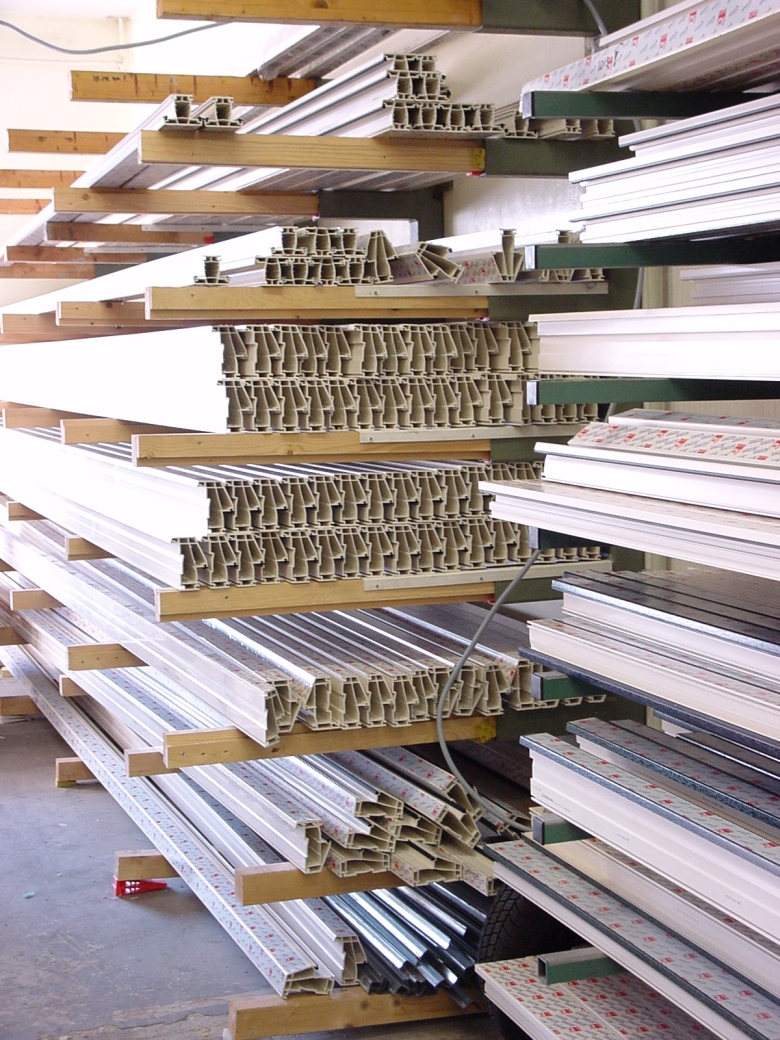

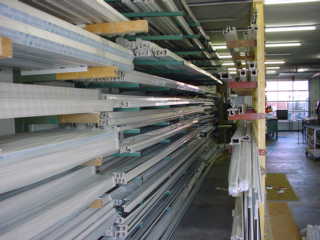

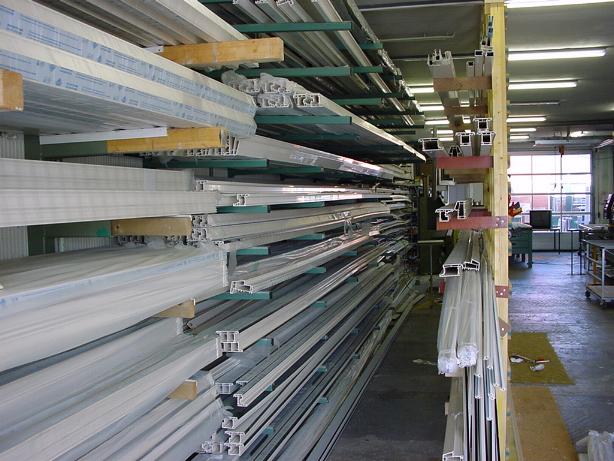

De meest gebruikte profielen    De voorraad en bestelde profielen


Voorbewerking:

De voorbewerking bestaat uit het in verstek zagen van de profielen, de waterafvoer en ontluchtings sleuven erin freesen, de slotgaten freesen, de staalversterking op maat zagen en vastschroeven. Hierna worden de montage gaten voor geboord:

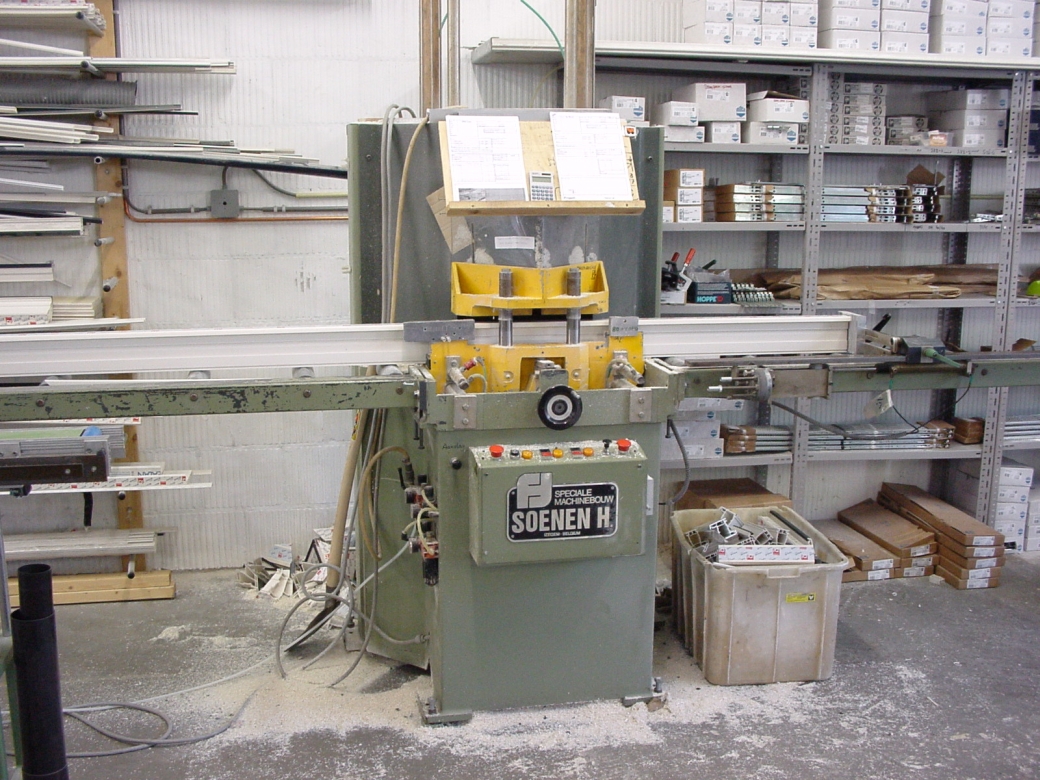

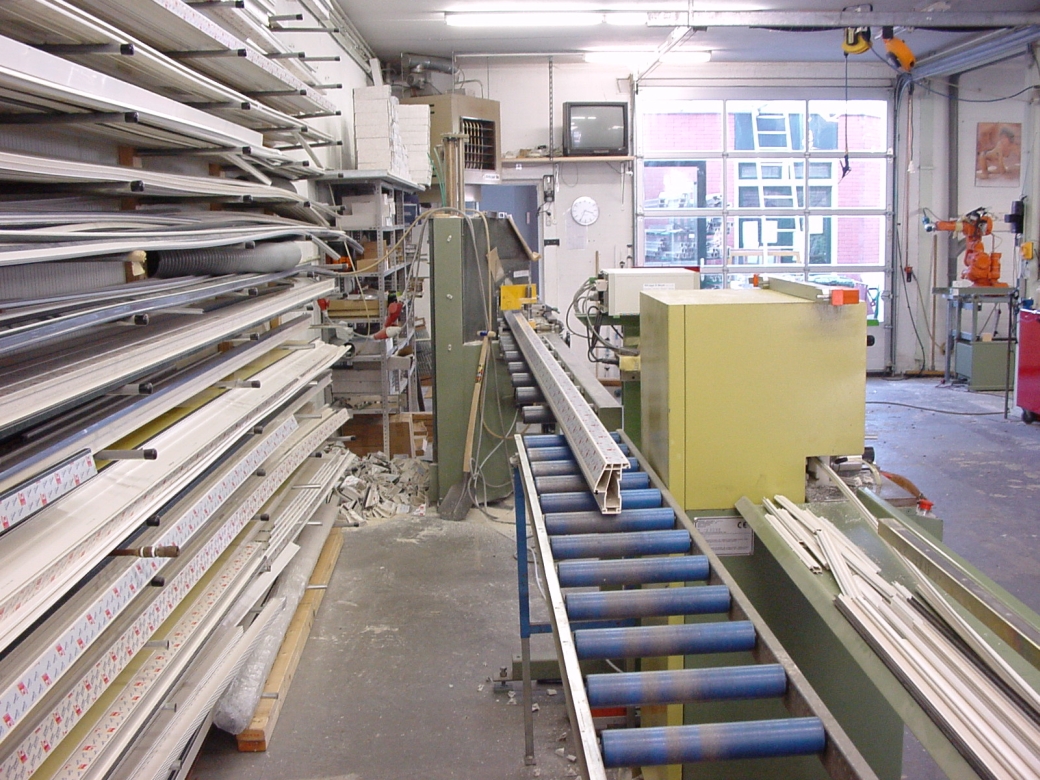

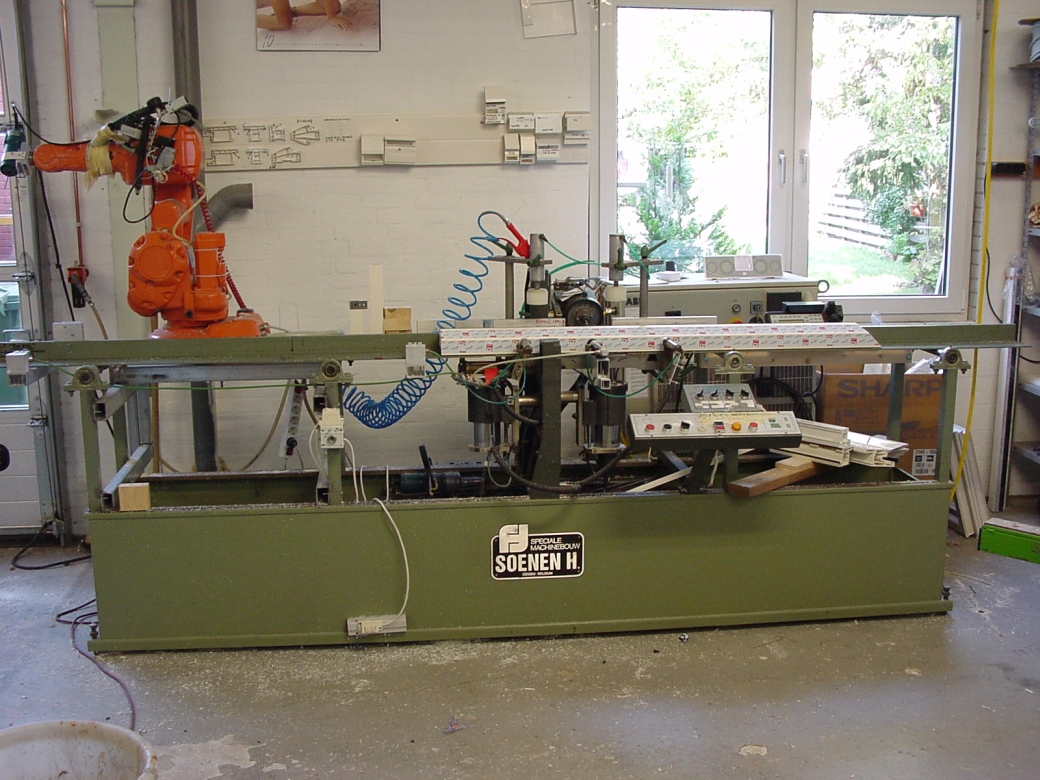

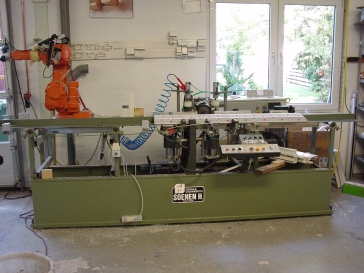

Verstekzaagmachine Soenen ZV12 om de hoofdprofielen in verstek op maat te zagen    Verstekzaagmachine Soenen ZV12 om de hoofdprofielen in verstek op maat te zagen    waterafvoer in de onder en ontluchting in de bovenstijlen freesen
Profielen op maat in verstek zagen en waterafvoer in de onder en ontluchting in de bovenstijlen freesen

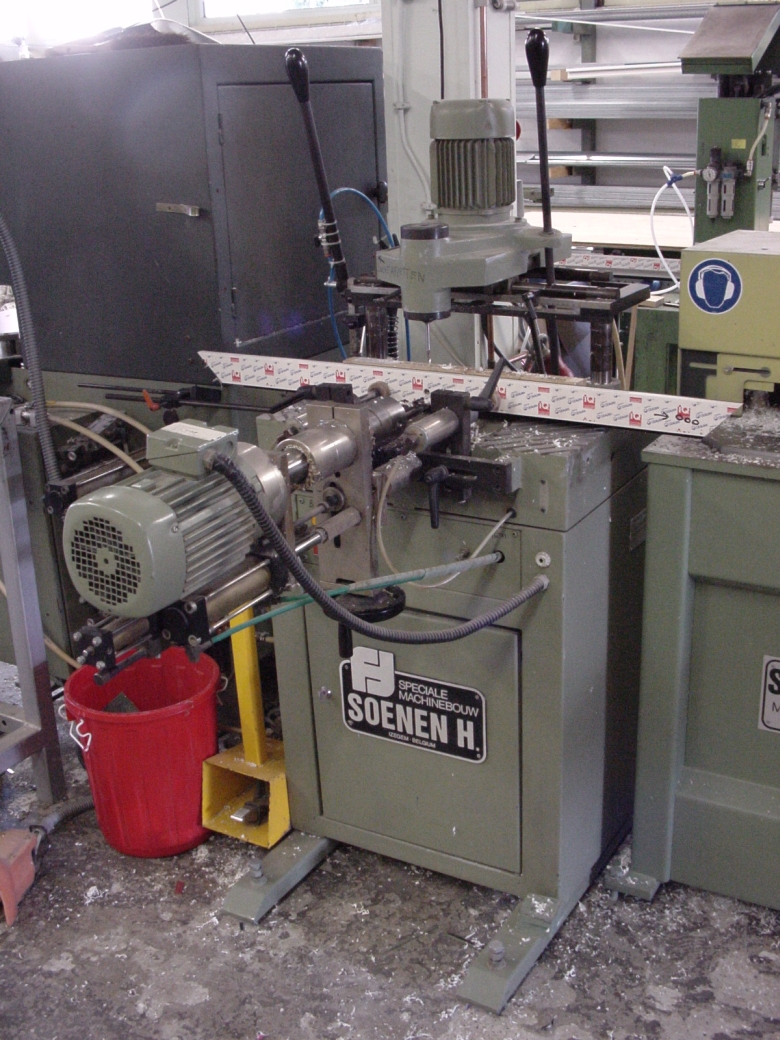

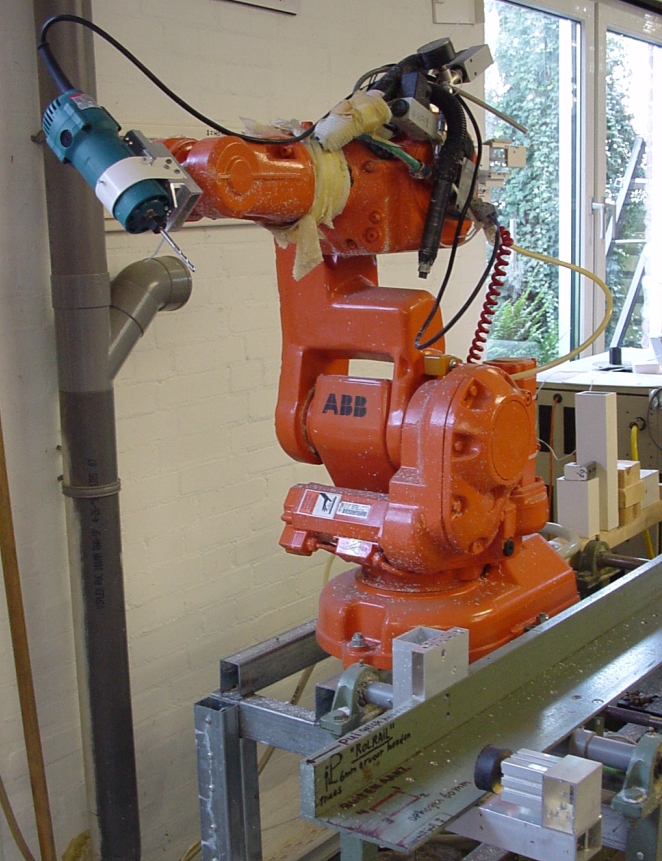

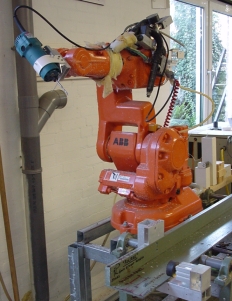

Computergestuurde Robot arm voor slotgaten en scharnier gaten    Copieer frees machine voor krukgaten en sleuf in raamprofielen    Copieer frees machine voor krukgaten en sleuf in raamprofielen

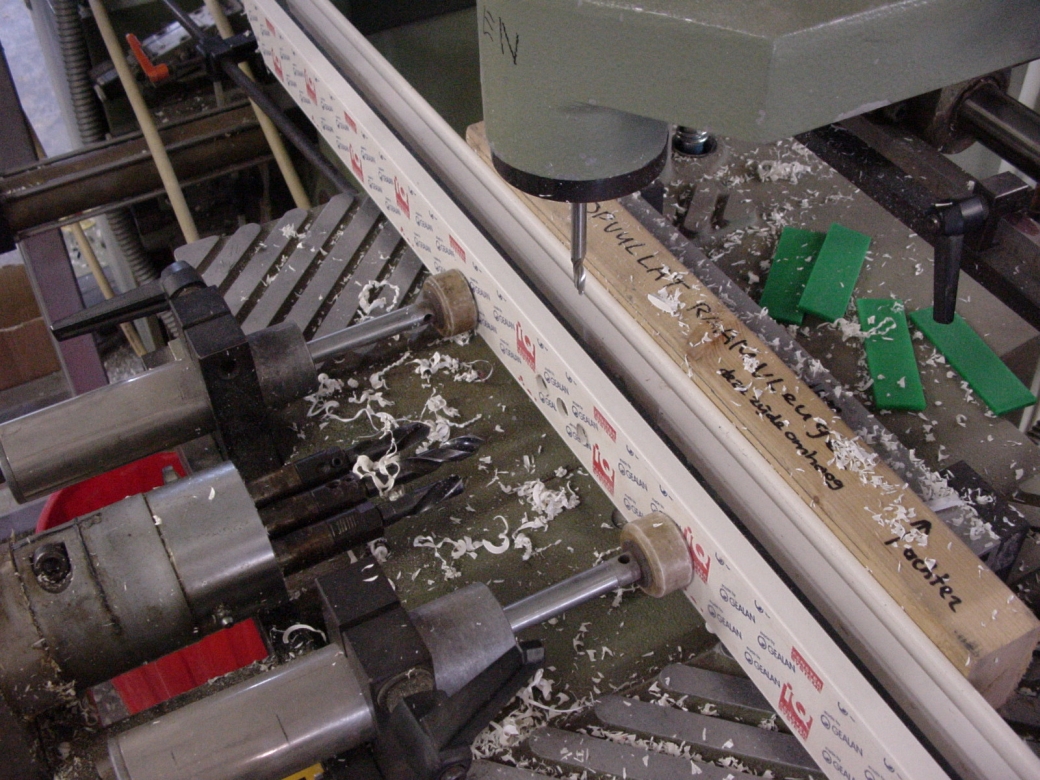

Overig freeswerk. Slotgaten freesen in de draairamen


CNC Router Frees en boor machine voor voorberewerking van deuren en overige freesbewerkingen.

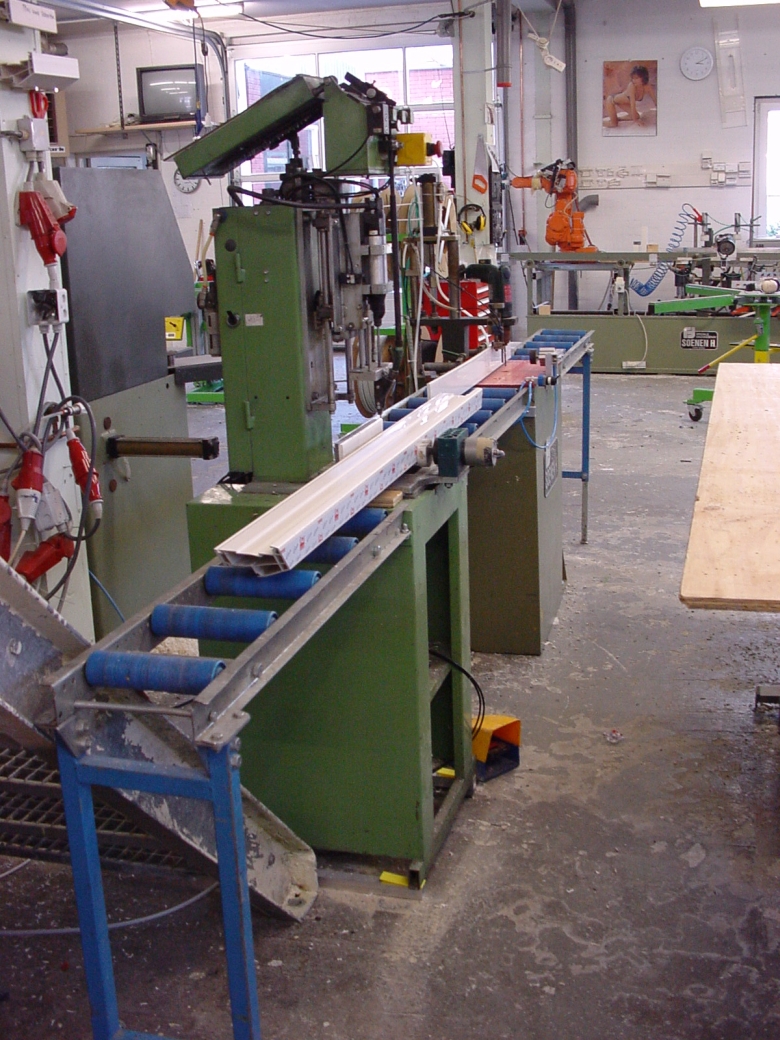

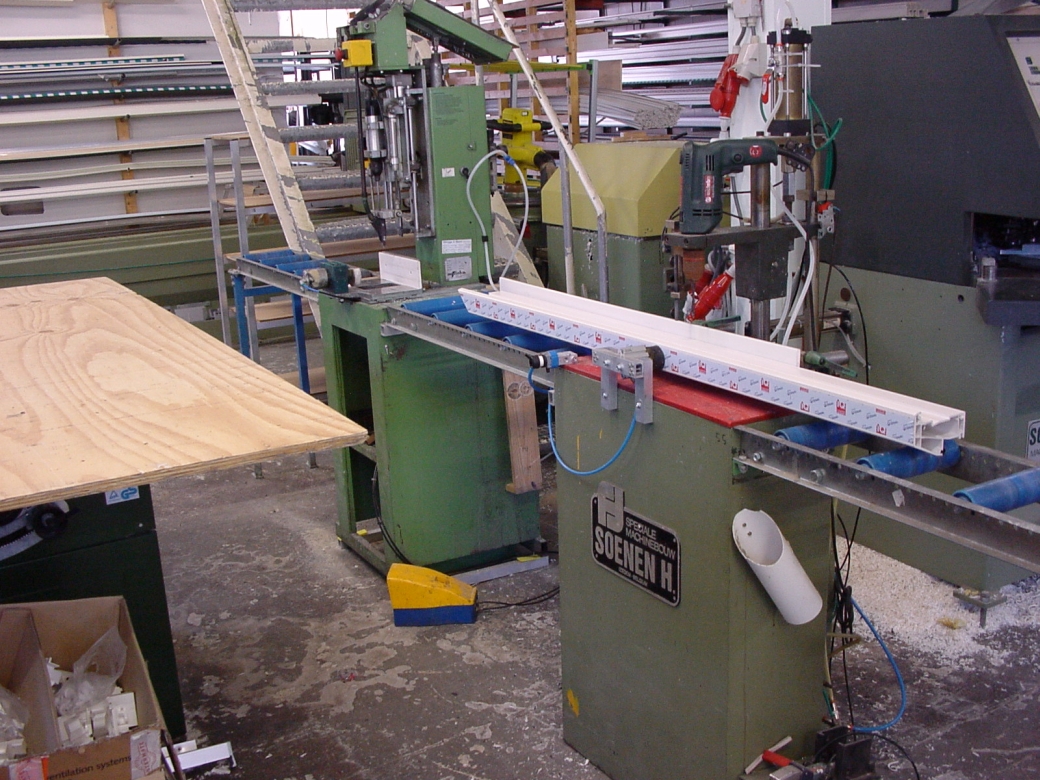

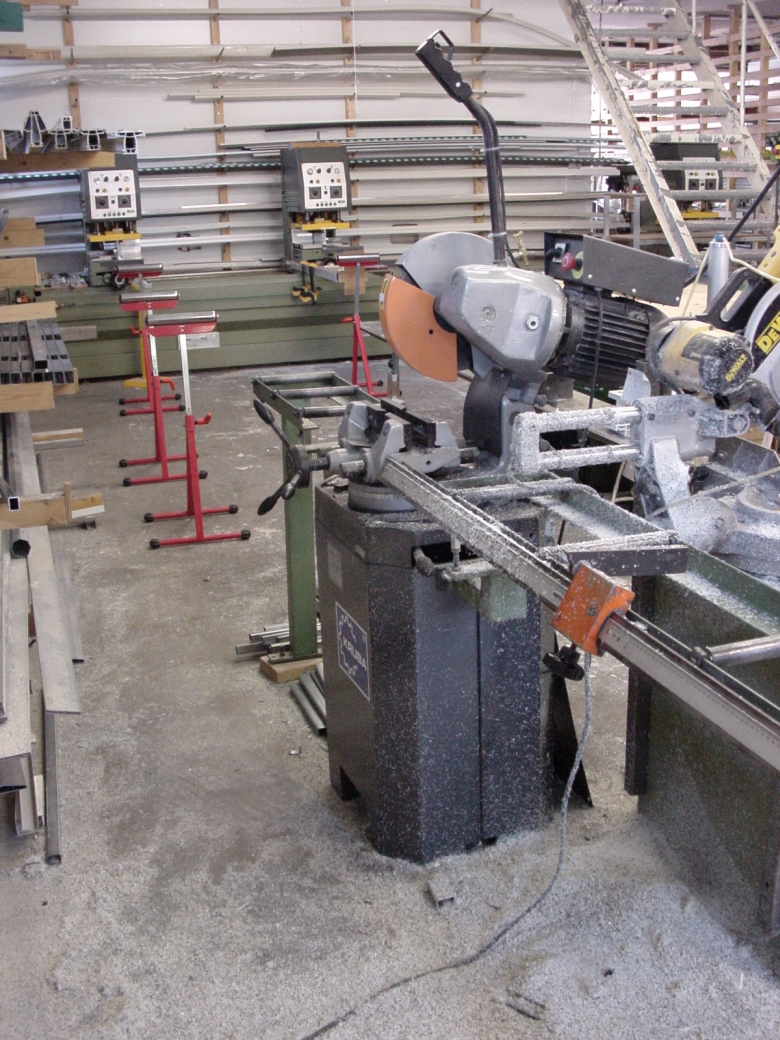

Staal zaag om staalversterking om maat te zagen    schroefmachine met automatische schroef aanvoer om staalversterking vast te schroeven    Boormachine om montage gaten in kozijnstijlen voor te boren
Ijzer zagen, ijzer vastschroeven met automatische schroefmachine en montage gaten voorboren.


Versmelten van de profielen:

In dit deel worden de voorbewerkte verstek gezaagde kaders en vleugels aan elkaar gesmolten tot vierkante raam werken. Dit proces word ook wel lassen genoemd. De stijlen worden tegen een aanslag gelegt en vastgeklemd, hierna komt er een hete spiegel met teflon folie omhoog die +- 240 graden celcius is, gedurende 30 seconden worden de stijlen tegen de spiegels gedrukt waarna de spiegels weer zakken en de stijlen tegen elkaar worden geperst. Door de hete spiegel is het profiel gaan smelten en die gesmolten delen worden met elkaar verlijmt.
Na een tijdje afkoelen kunnen de kaders en vleugels door om afgewerkt te worden

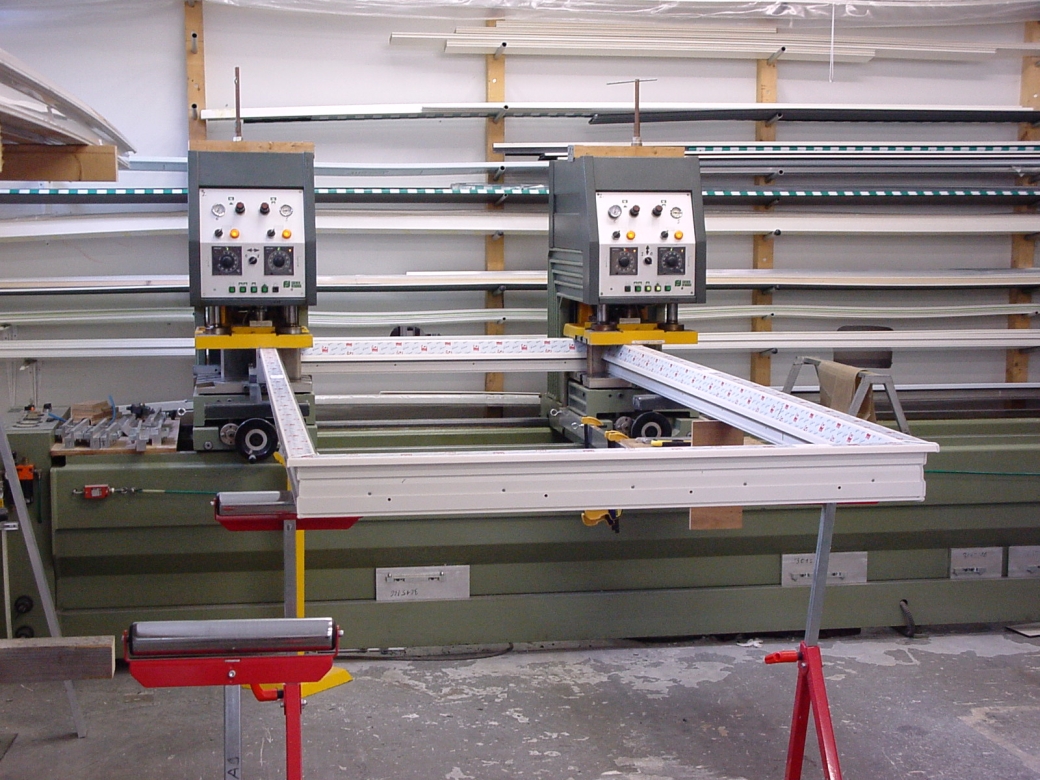

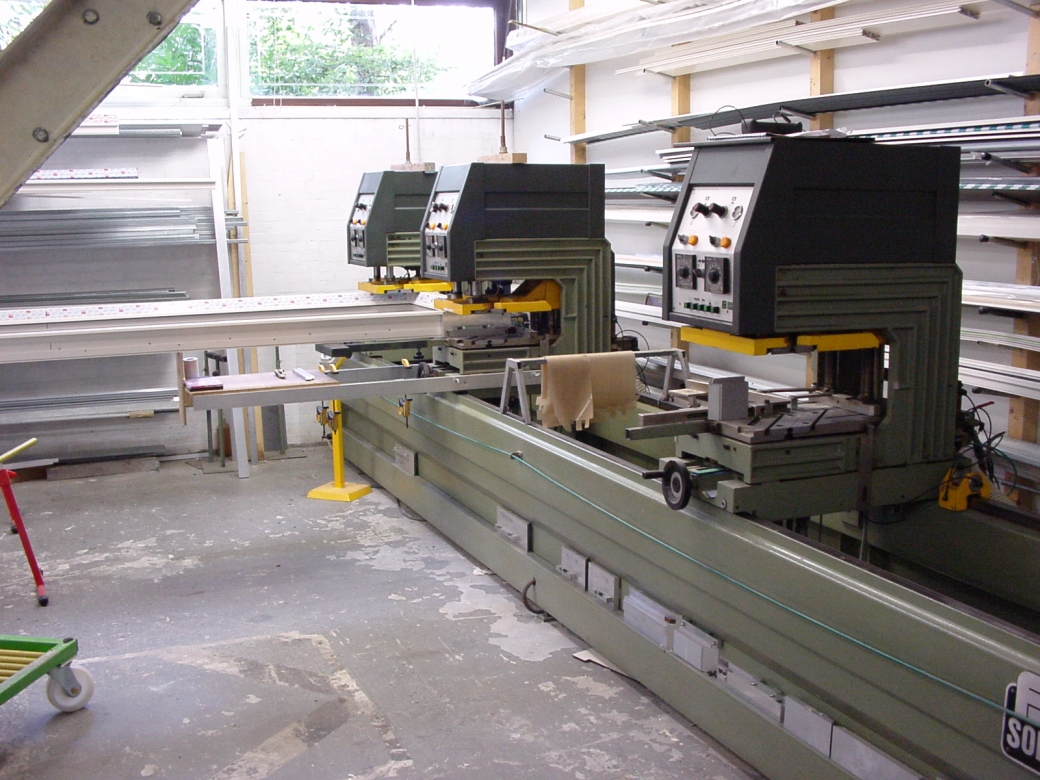

Kozijn word aan elkaar gesmolten in de Soenen Lasmachine 3 hoeken tegelijk kunnen worden gelast met deze machine Lasspiegel met teflon folie smelt de 2 stijlen
Het lassen van alle losse stijlen tot een kozijn met 3 kops lasmachine

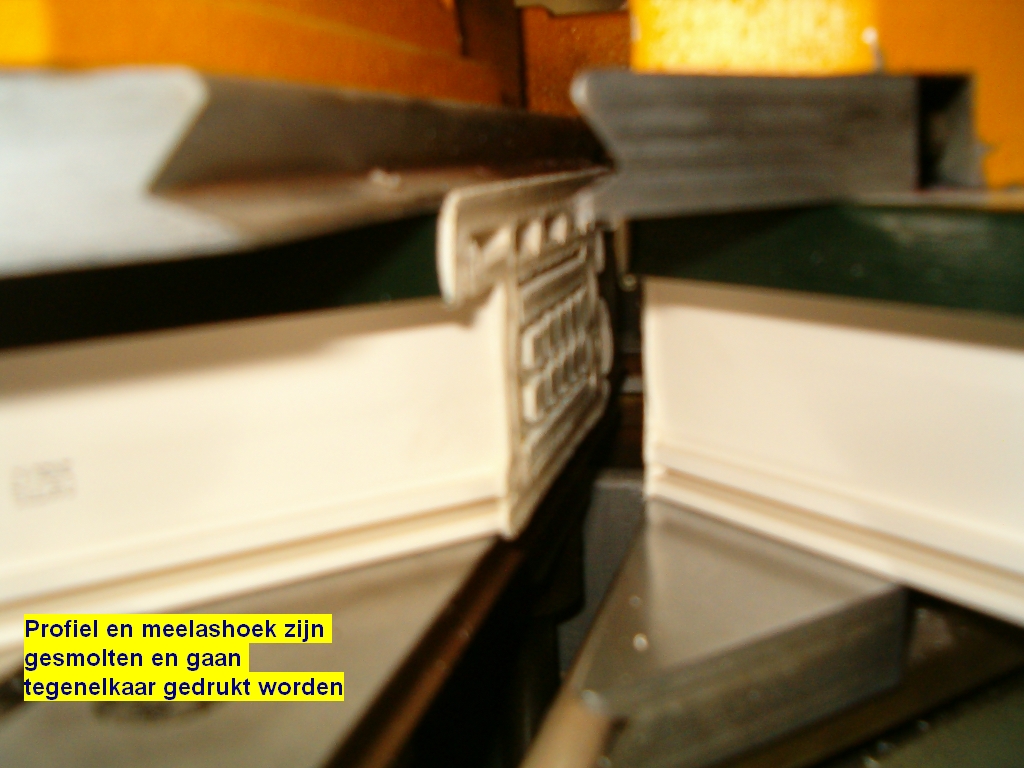

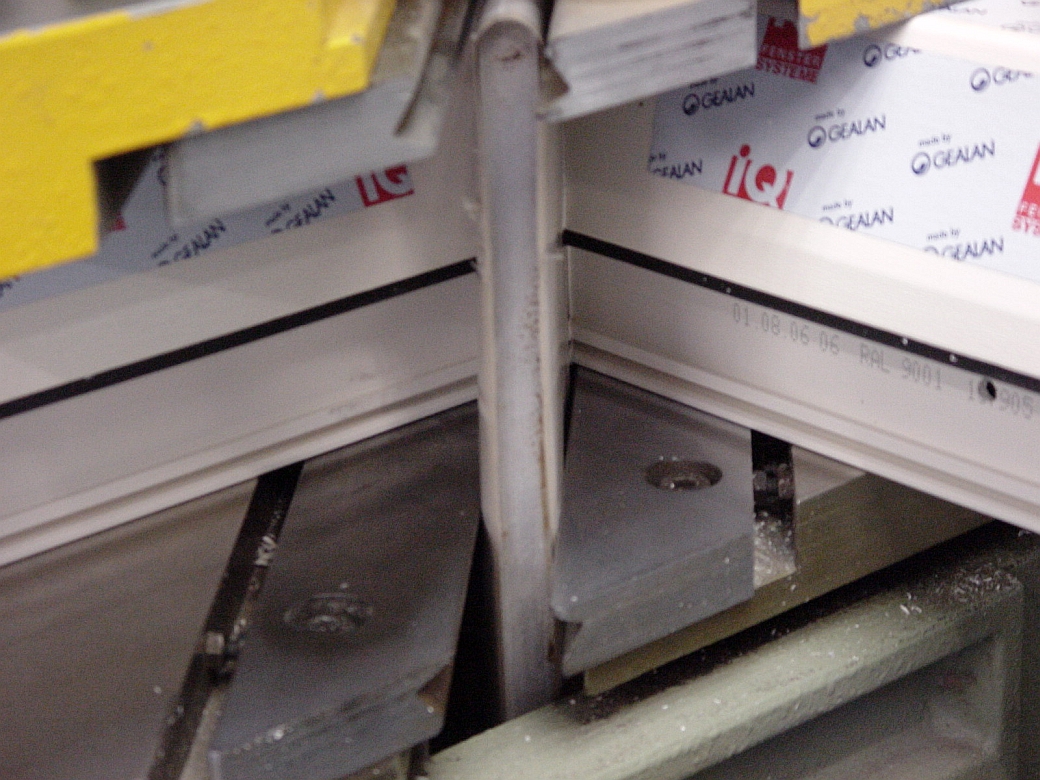

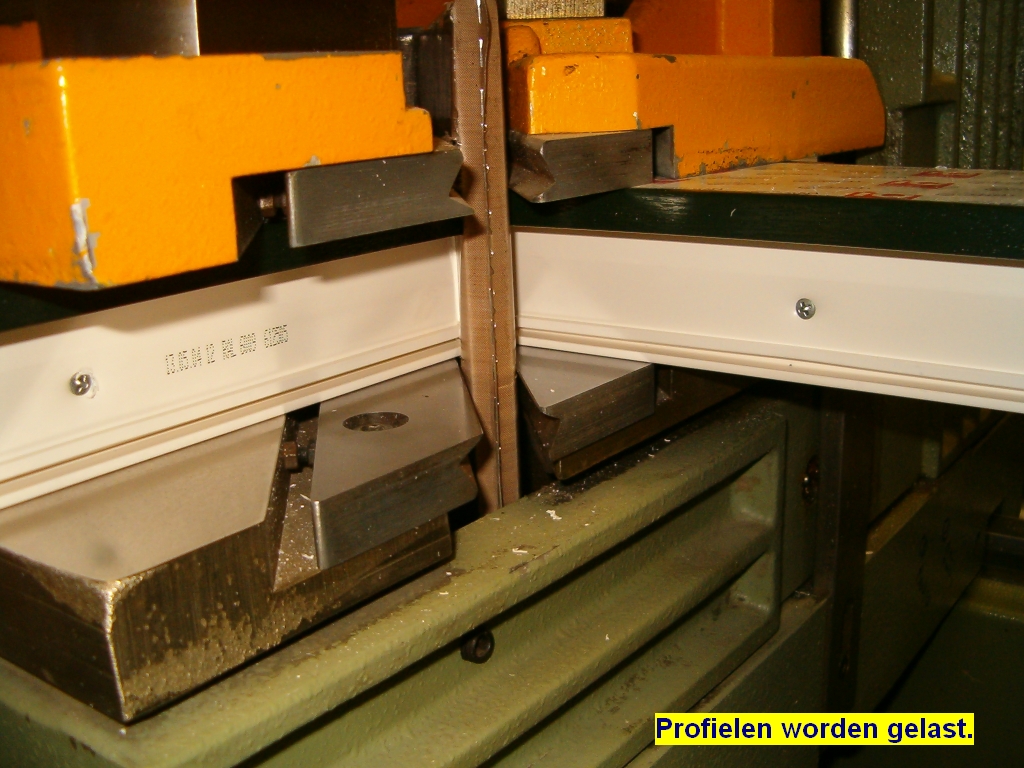

Hier worden de profielen en meelashoeken aan elkaar gesmolten    Profielen gaan tegen elkaar gedrukt worden nadat de gesmolten zijn
Het lassen van alle losse stijlen tot een kozijn met inwendige meelasversterkings hoeken.


Tussenstijlen:

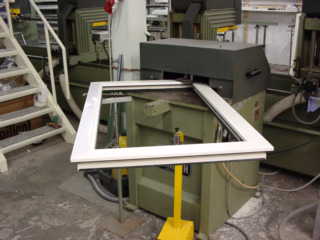

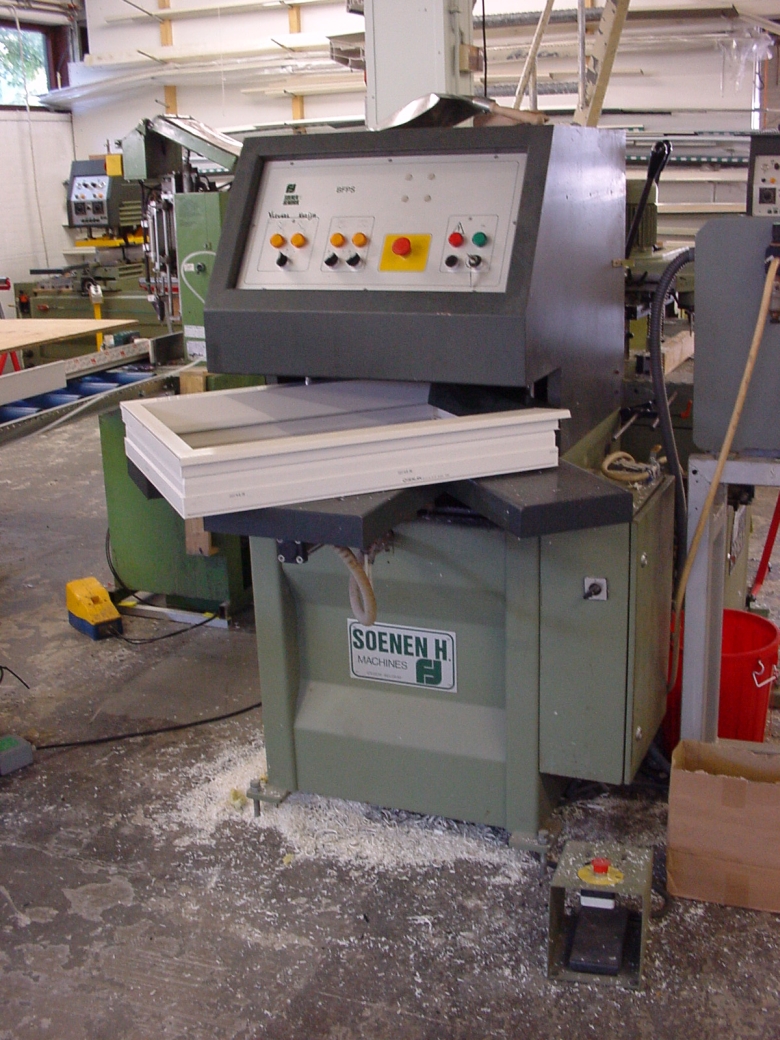

Hoeken worden na het lassen bewerkt om overtollig gesmolten materiaal te verwijderen Hoekenpoets machine, het overtollige lasmateriaal word weggefreest
Het overtollig uitgestulpte lasmateriaal word weggefreest met automatische hoekenpoets machine.


Tussenstijlen:

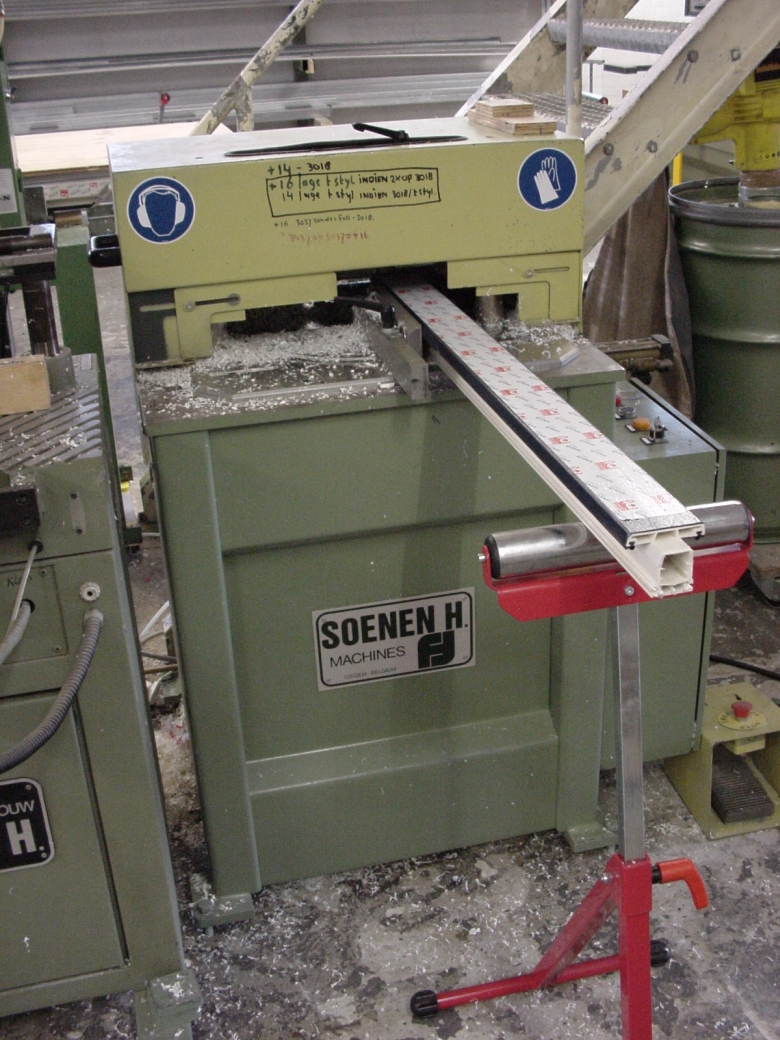

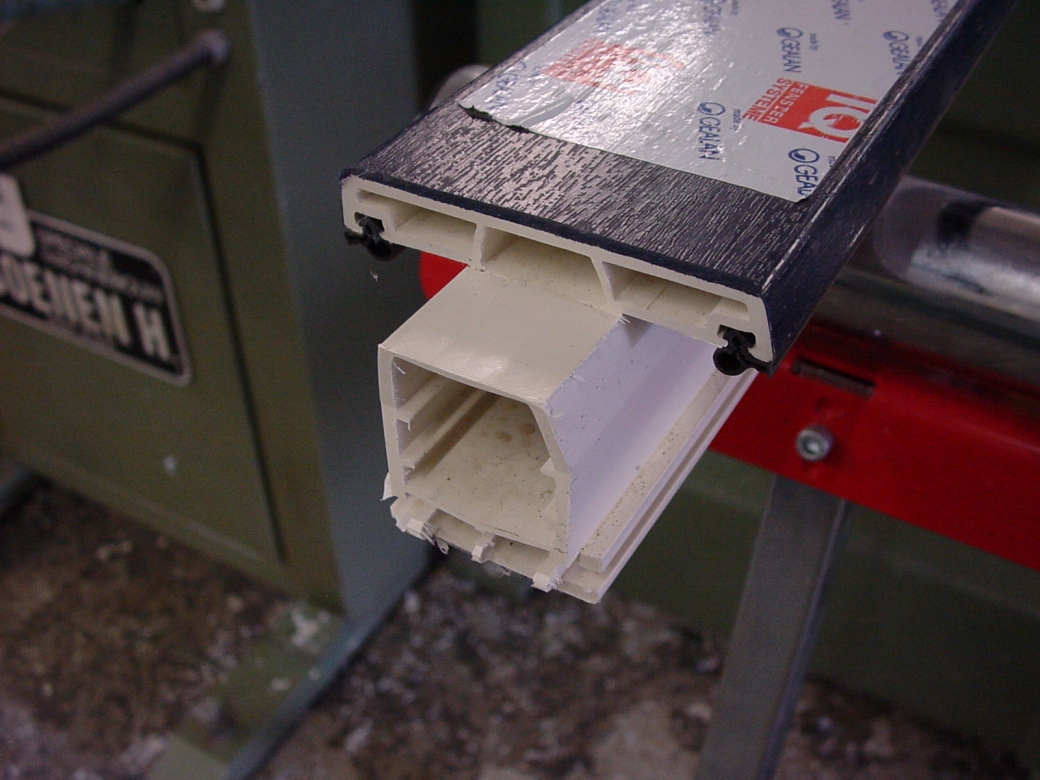

Afkortzaag voor handmatig 90 graden afkorten van profielen Tussenstijlen worden op contour van kaderprofiel gefreesd Tussenstijl gefreest in contour
Het op maat maken zagen en freesen van de tussen stijlen en leggers. Het freesen naar de contour van het kozijnprofiel.


Nabewerking:

Nadat de stijlen gelast zijn moet al het overtollige uitgestulpte las materiaal weggefreest worden, en de gatjes voor de rubbers worden opengefreest.
De stijlen worden nu ook op de goede plek gezet, deze worden bij ons met een beugel in de kozijnen vastgezet, dit kan ook door de stijlen in de kaders te lassen d.m.v een v-tje in het kozijn Lees meer. Nu kunnen ook de dichtingsrubbers ingerold worden
De deuren en ramen worden voorzien van hang en sluitwerk en kunnen in de kozijnen gahangen worden. De glaslatten om het glas in het kozijn te klemmen worden ook op maat gezaagd.

Hang en Sluitwerk :

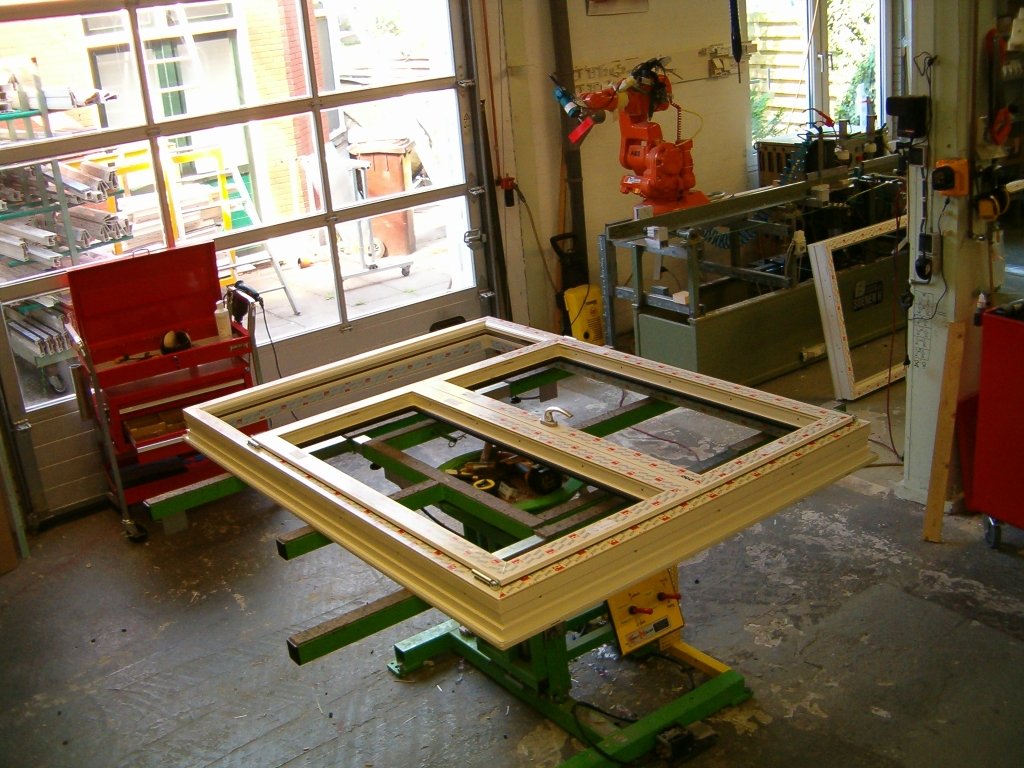

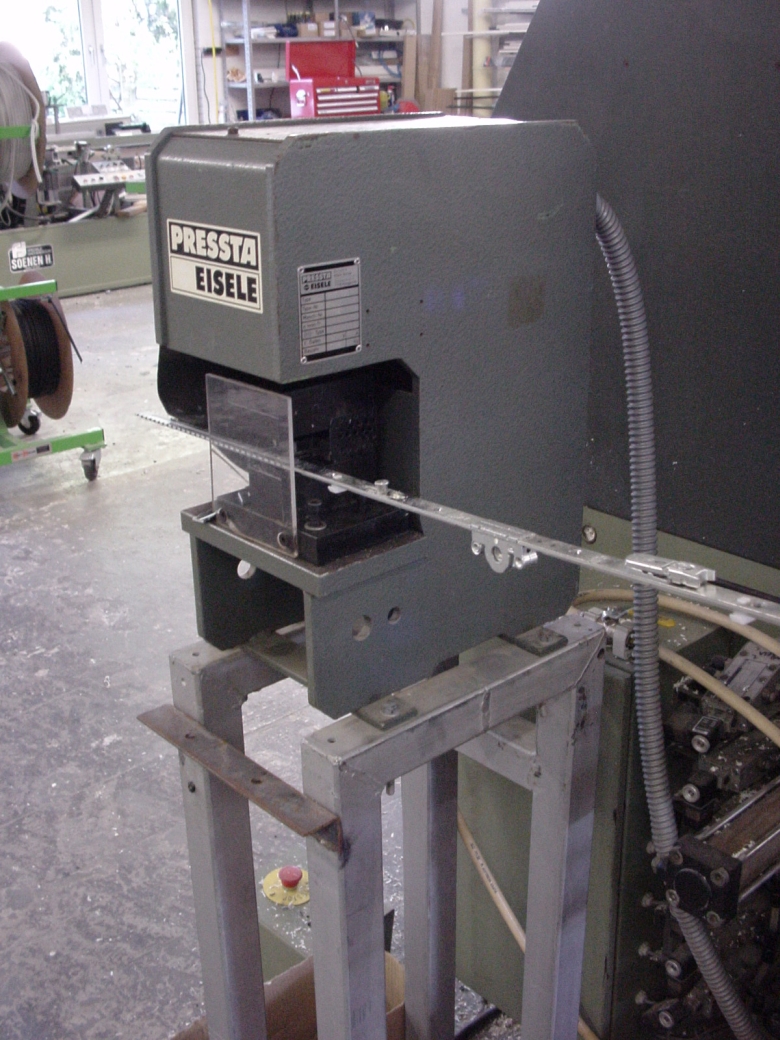

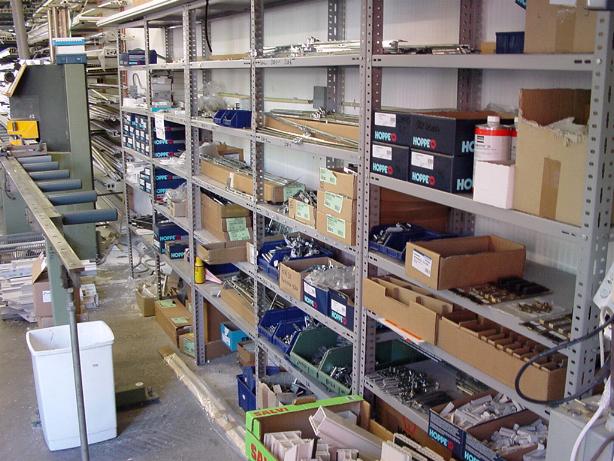

Hang en sluitwerk op maat knippen Voorraad hang en sluitwerk    In hoogte verstelbare en kantelbare werktafel
Op maat maken en monteren van het hang en sluitwerk.                      In hoogte verstelbare en draaibare kantel werkbank.


Glaslatten:

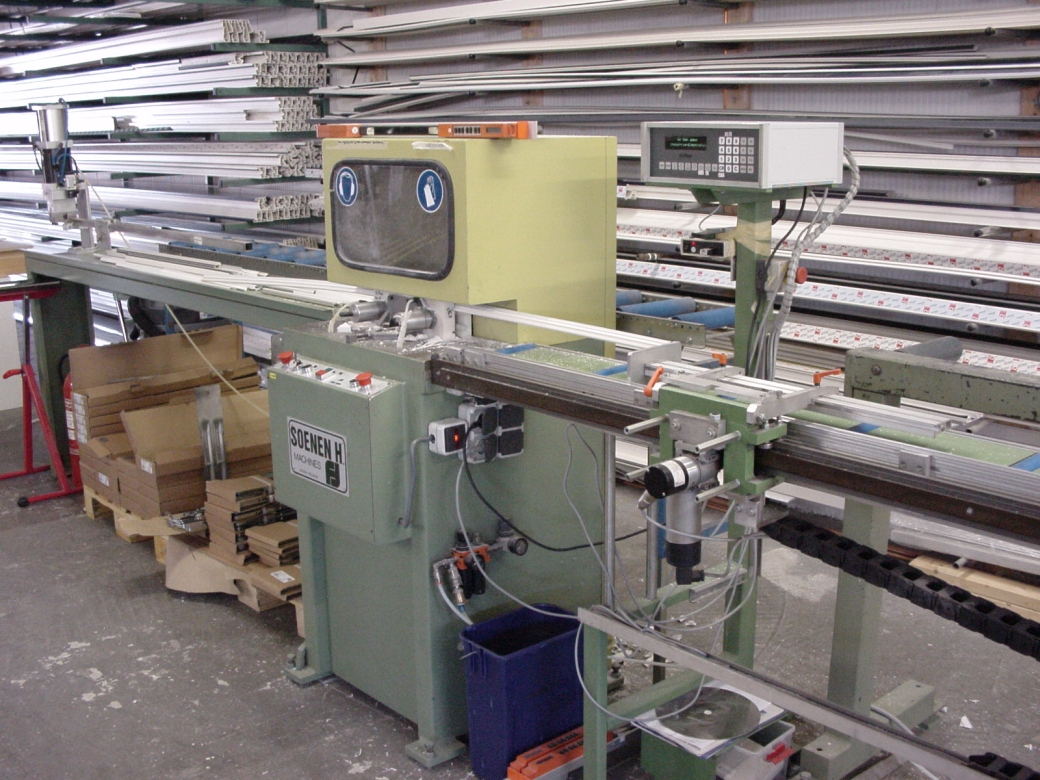

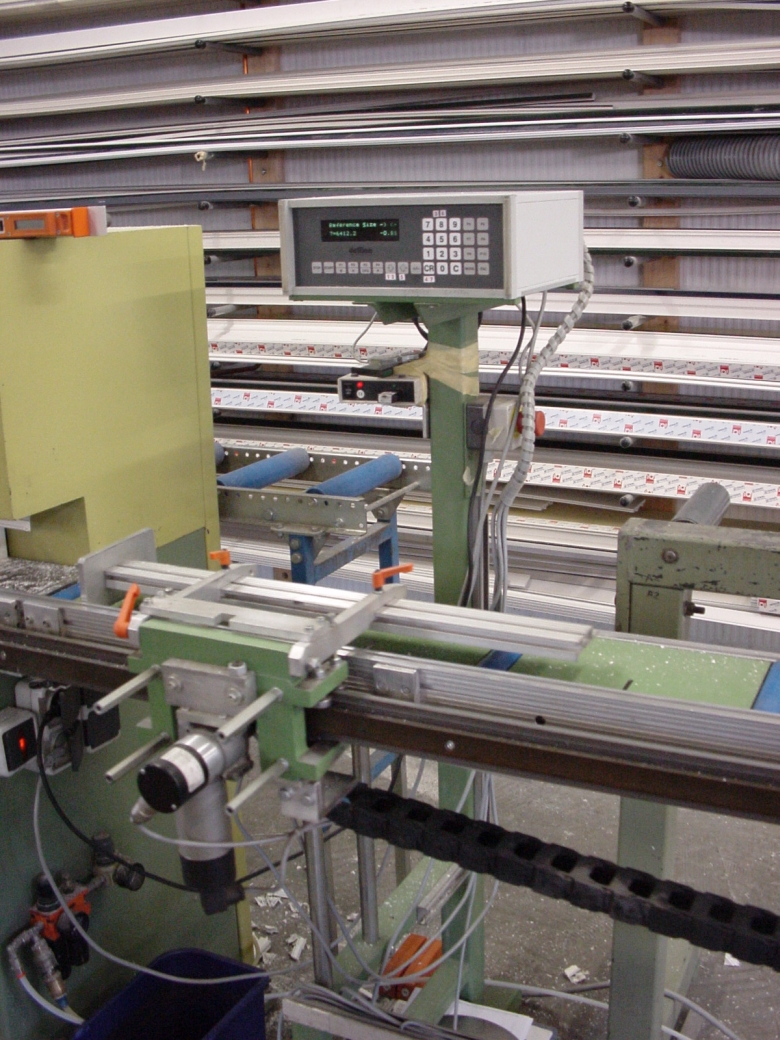

Glaslatten verstekzaag machine met electronische maat aanslag Glaslatten verstekzaag machine met electronische maat aanslag
Het op maat in verstek zagen van de glaslatten die het glas vast klemmen in de sponning. Maatvoering door automatische maat aanslag met in contact met losse meetstaven.


Inzet horren:

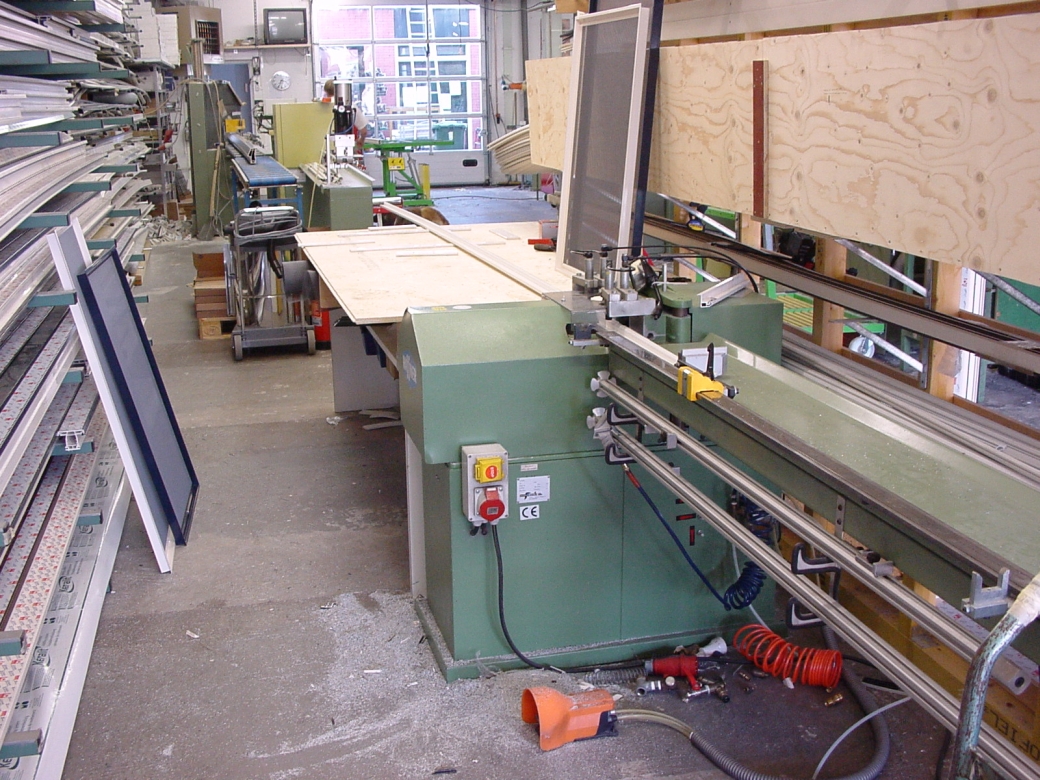

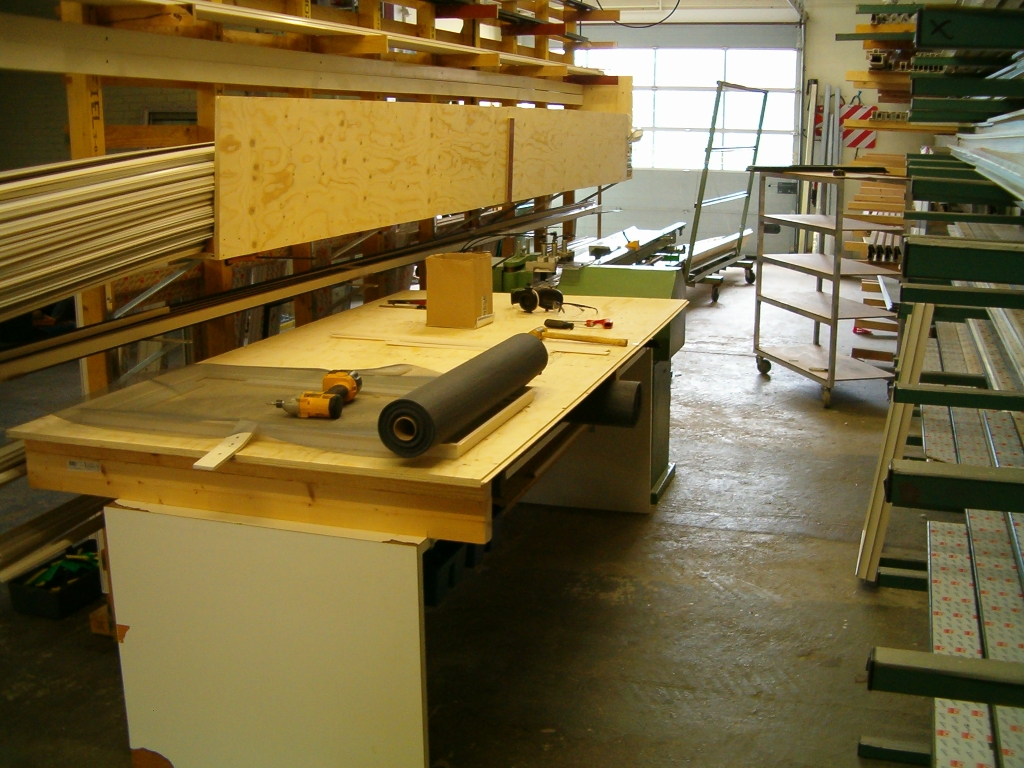

Inzethorren zaagmachine in verstek werktafel om horren gaas in te spannen
Op maat en in verstek zagen van horprofielen waar vervolgens inzet insecten horren van gemaakt kunnen worden. Montage tafel voor het inspannen van het horren gaas.


Afstellen en glas uitvullen:

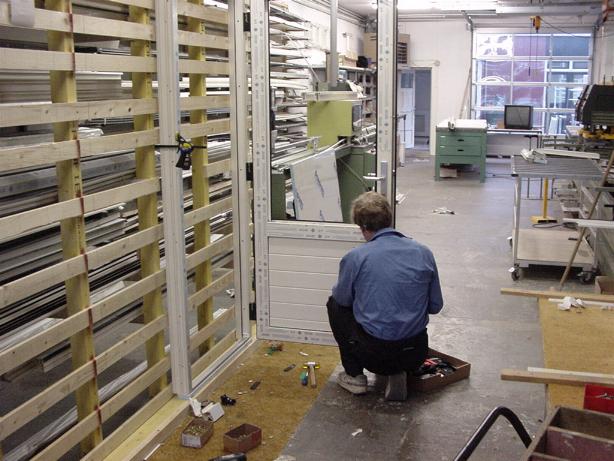

Voordat de kozijnen weg gaan worden ze eerst getest of alles goed sluit, potloodstrepen eraf gehaald, en het glas word uitgevuld in de draaiende delen, hierna kunnen de kozijnen worden bezorgd of opgehaald worden om gemonteerd te worden

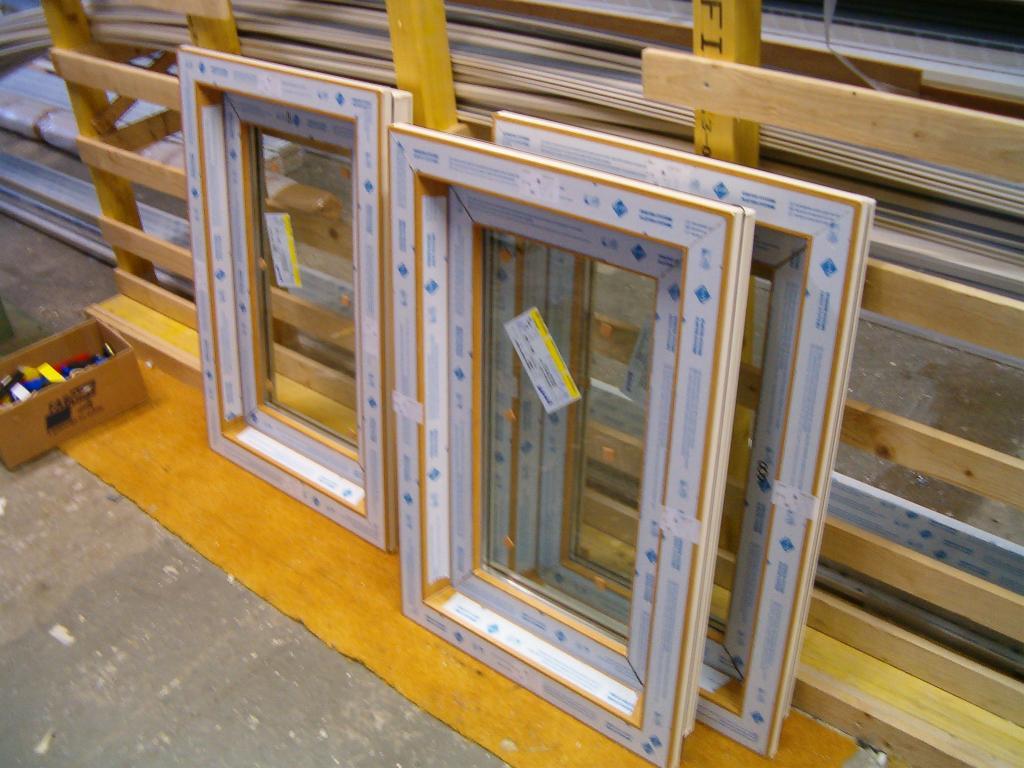

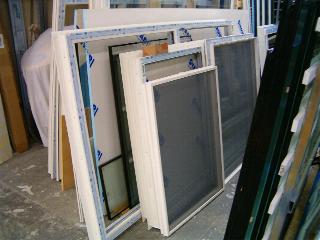

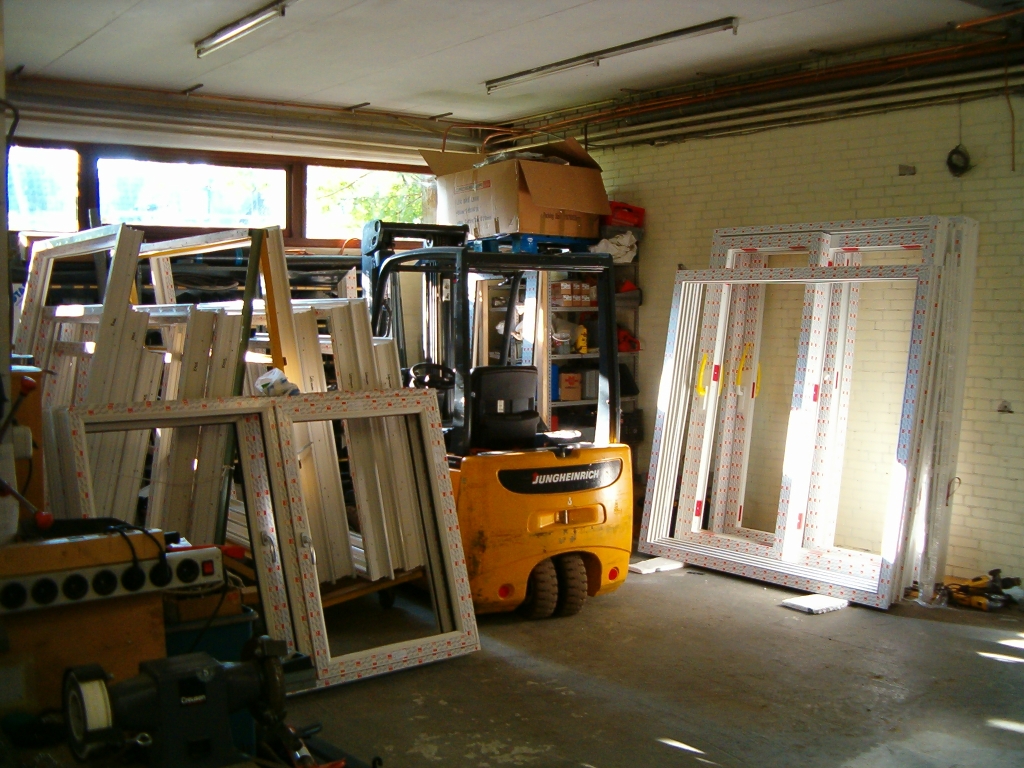

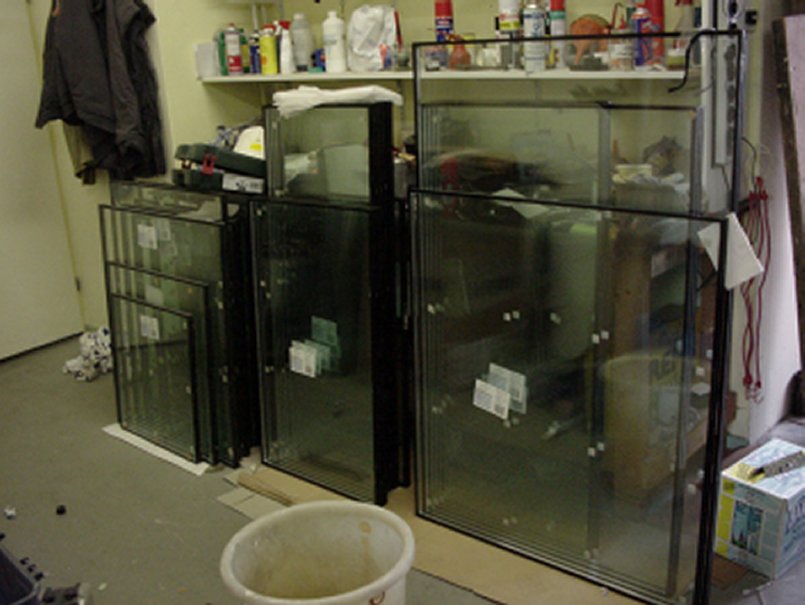

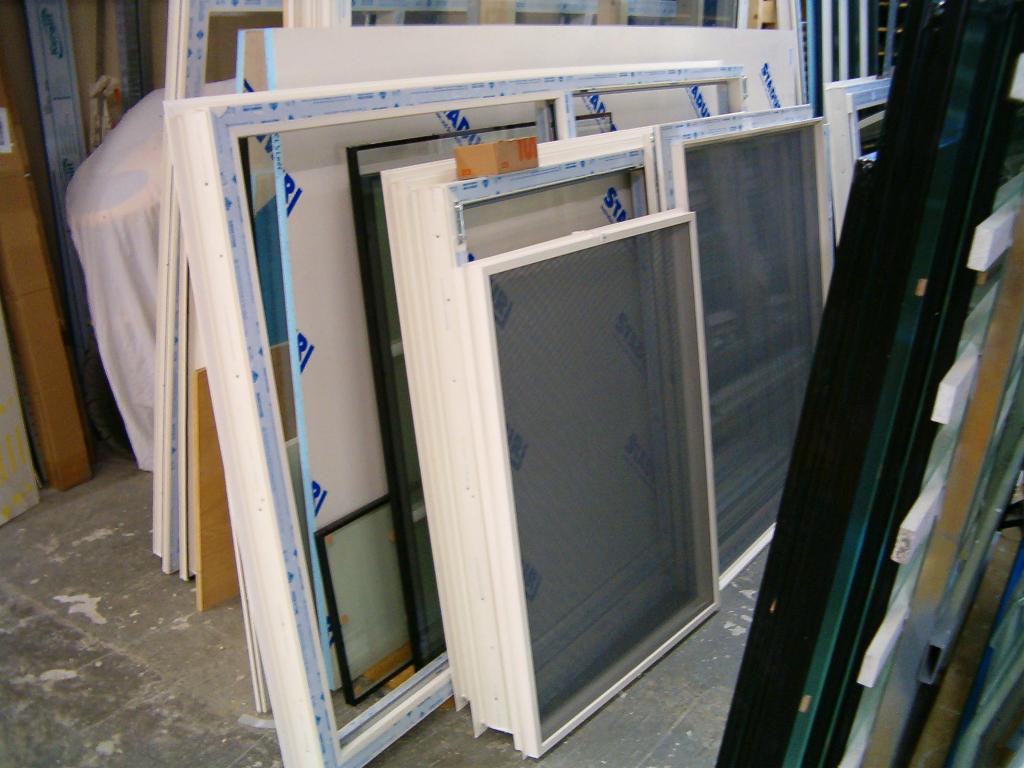

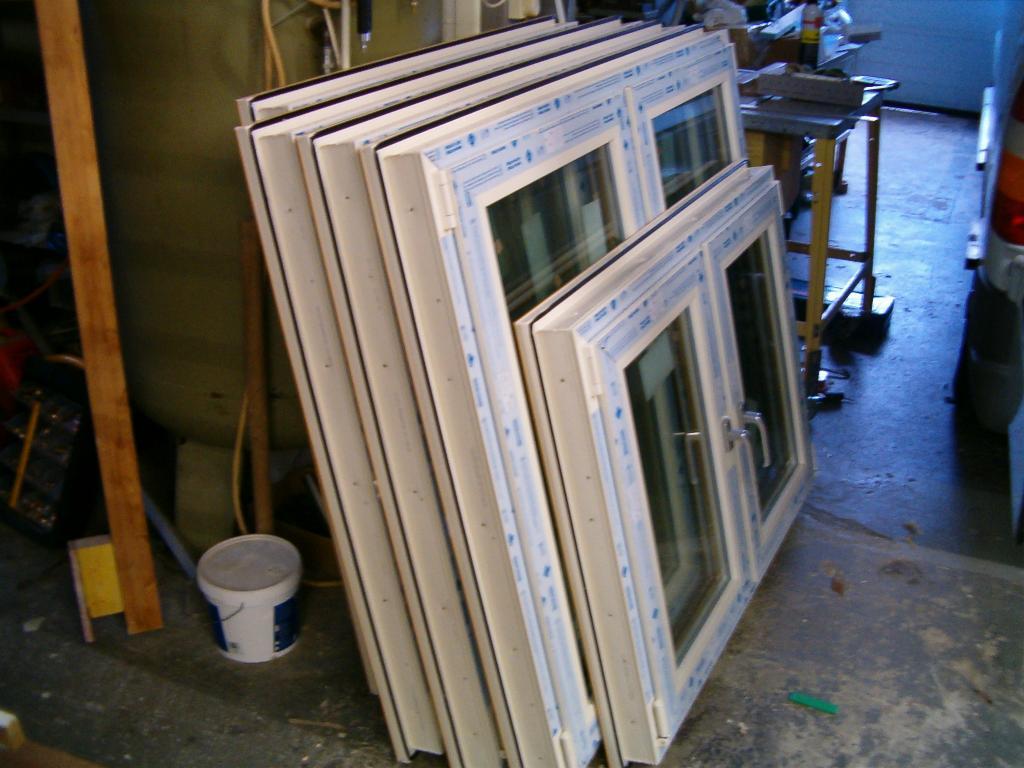

Hier word alles afgehangen en gecontroleerd    Glas staat klaar    Opgeslagen om bezorgd of opgehaald te worden

Opgeslagen om bezorgd of opgehaald te worden    Opgeslagen om bezorgd of opgehaald te worden    Kozijnen, glas en inzethorren wat klaar staat om opgehaald/bezorgd te worden


Vervoer:

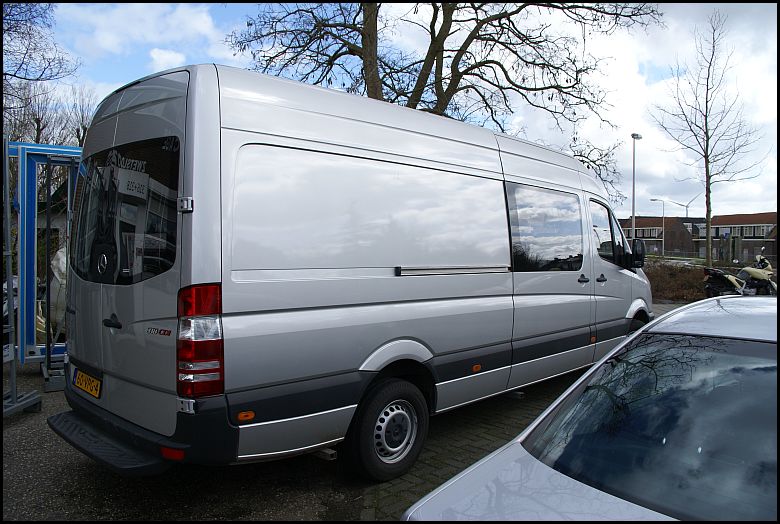

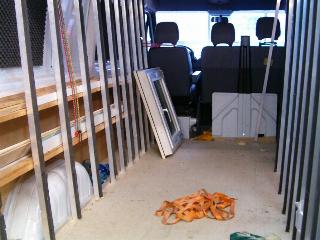

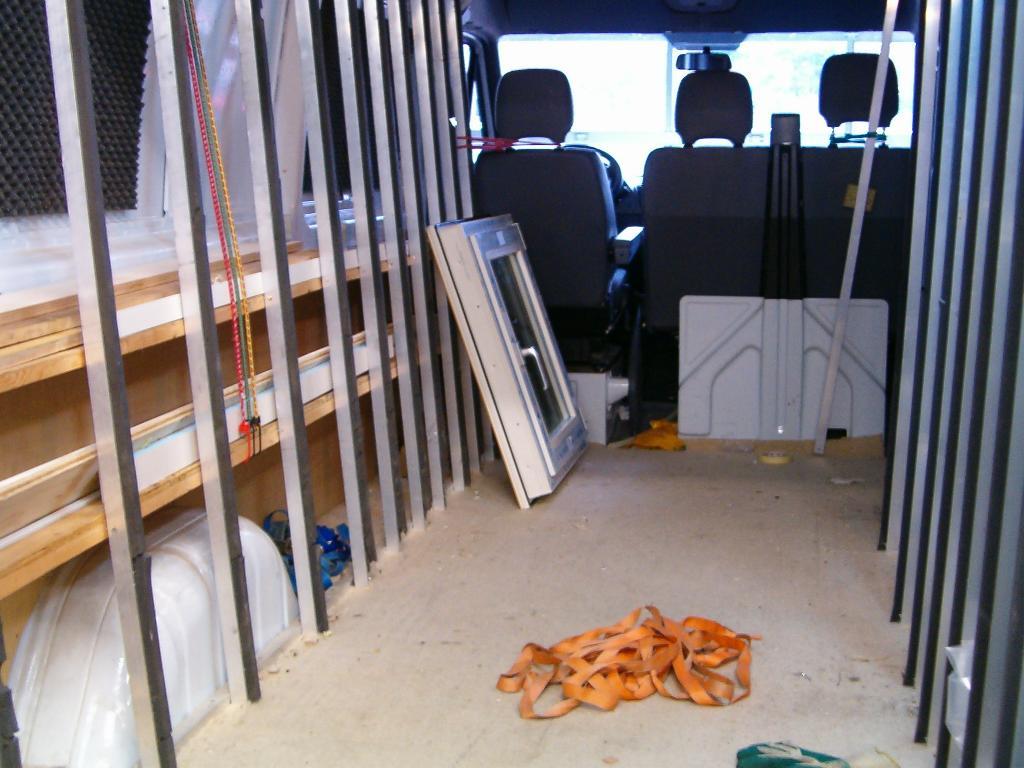

De bus waarmee we kozijnen bezorgen    De bus waarmee we kozijnen bezorgen
Mercedes Sprinter Bus met glasrek op de zijkant en laadruimte voor glas en kozijnen.

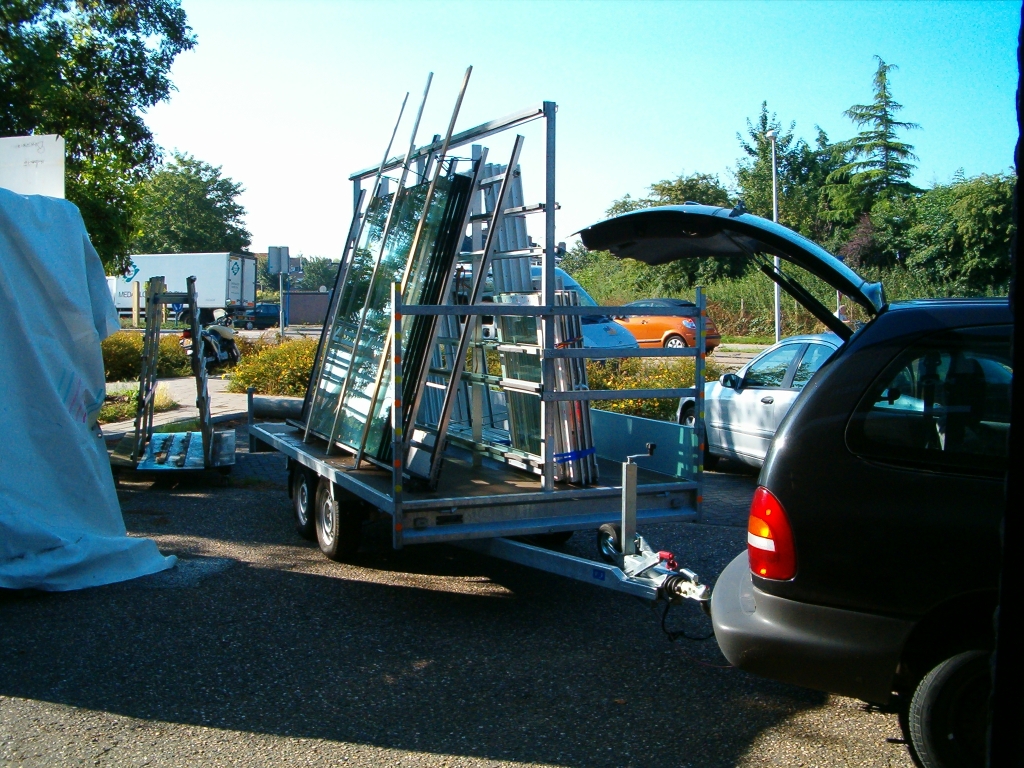

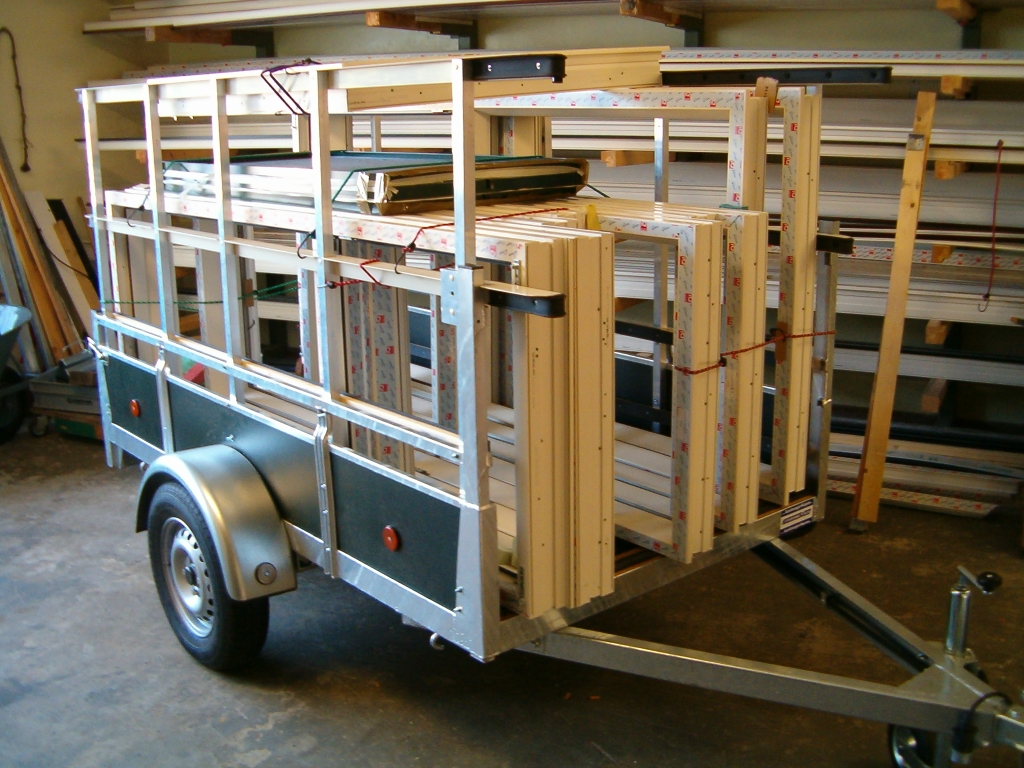

Grote aanhanger met glasrek Kleine aanhanger geladen met kunststof kozijnen
Kleine en grote aanhanger.


Overige foto's van zwetsloot:

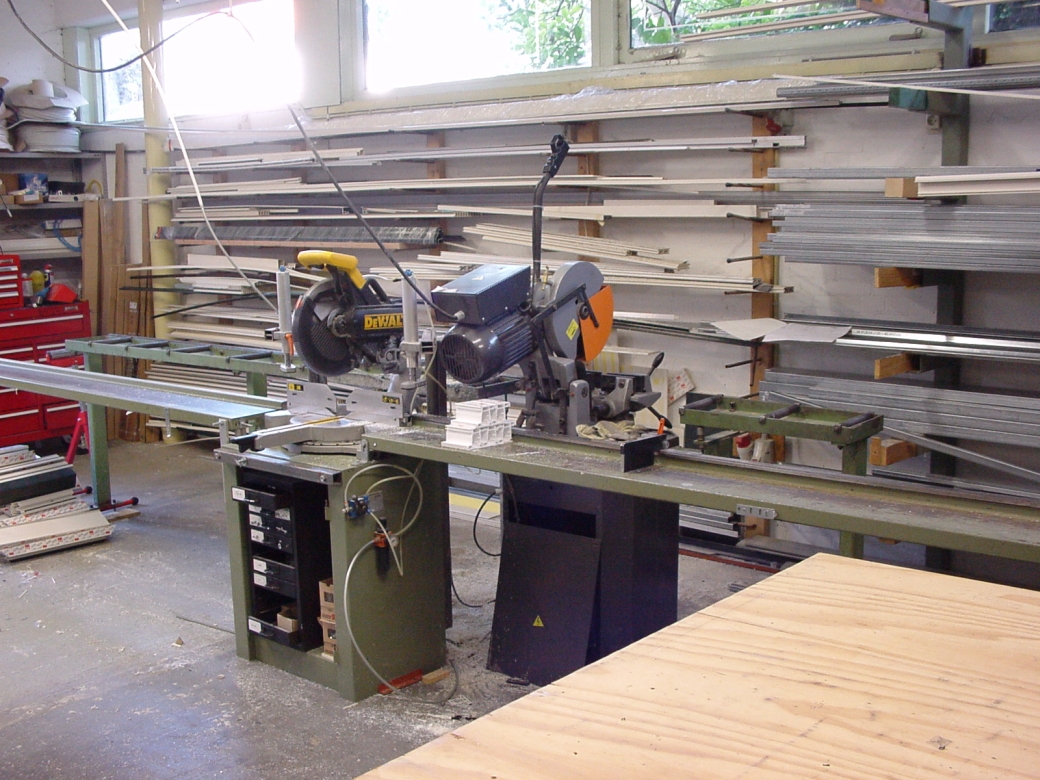

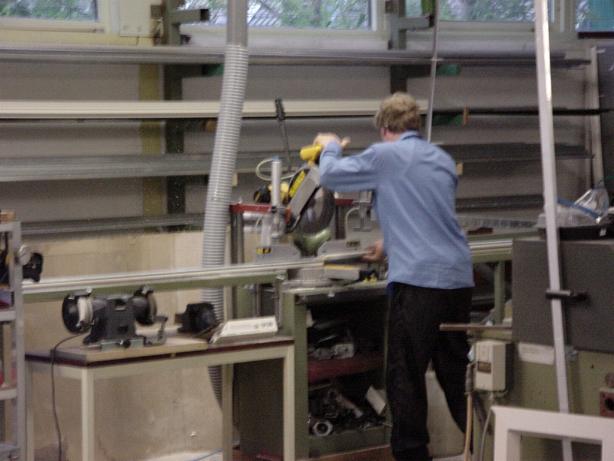

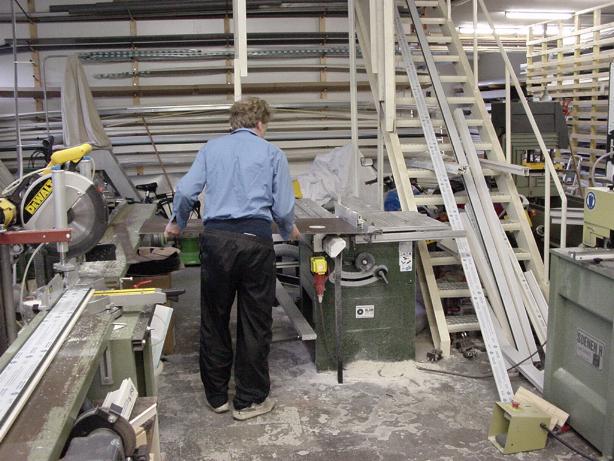

Afkortzaag    Platenzaag

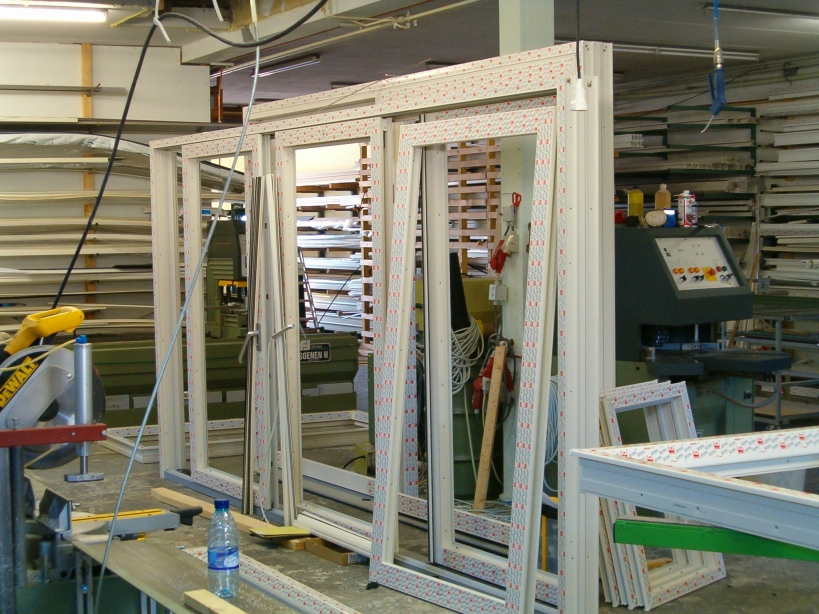

Het Kunststof afval, dat bij de profielen leverancier (Gealan) word gerecycled    Twee schuifpuien die worden opgebouwd
Afval van zagen en test hoeken en kozijnen worden gerecycled.
