Gealan kozijnprofielen, blokprofiel, verschillen en kleuren

Er zijn diverse fabrikanten van kunststof kozijn profielen waarvan de meeste duits en belgisch maar ook enkele onbekende B-merken.

Zwetsloot verwerkt Gealan kozijnprofielen vanwege de optische en technische kwaliteiten, de vele leverbare kleuren en uitvoeringen maar ook vanwege de kwaliteit van levering en de doorontwikkeling van producten, kleuren en opties.


Gealan Kozijn Profiel:

Gealan heeft verschillende modellen kozijnprofiel om in iedere bouwstijl zo goed mogelijk te kunnen voldoen. De hieronder afgebeelde kozijnmodellen hebben, behalve hun uiterlijk, dezelfde specificaties waaronder een sponning van 67mm waardoor glaspakketten tot wel 52mm mogelijk zijn.

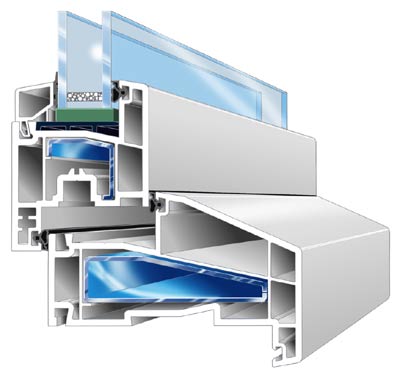

Gealan S9000 Holland profiel 15 graden (Verdiept)     Gealan S9000 Holland profiel 4 graden (Verdiept)     Gealan S9000 82mm vlak profiel

Een overzicht van de door ons meest gebruikte profielen. De verdiepte profielen van 120mm diepte in 15 graden en 4 graden schuinte waarbij de 15 graden onze standaard is. Het 4 graden kozijn word toegepast in situaties waar het uiterlijk klassieker of robuuster mag zijn, bijvoorbeeld in combinatie met het imitatie schuifraam in stedelijke aanzichten. Het vlakke profiel van 82mm kan in een meer moderne situatie worden toegepast. De 120mm profielen kunnen beide worden voorzien van een extra isolatie kern om aan stenge isolatie EPC normen of passief bouwen te voldoen.
Alle modellen zijn leverbaar in 55 standaard kleuren en uitvoeringen



Gealan S9000 kenmerken

De specifieke en in de markt unieke kenmerken van het Gealan S9000 kozijn staan hierboven afgebeeld. De profielen zijn naast de binnen en buiten afdichting uitgevoerd met een middenafdichting welke het raam of de deur extra afdicht. De sponninghoogte van de s9000 kozijnen is 26mm waardoor het glas dieper in het profiel ligt wat een extra isolatiewinst oplevert. Ook is er gekozen voor een verkorte staalversterking waardoor er minder koude- of warmte overdracht is en er vooraan optioneel een extra isolatiekern toegepast kan worden. Al deze maatregelen zorgen ervoor dat de Gealan S9000 kozijnen in combinatie met driedubbele beglazing moeiteloos voldoen aan de huidige en zelfs toekomstige EPC eissen en passief / energieneutraal bouw.


Houtlook Verbinding    Beide verdiepte modellen zijn verkrijgbaar in HVL / Houtlook Verbinding. De rechte verbinding in plaats van de verstekverbinding. Vraag naar de mogelijkheden.

Overige

Voor de draairamen is er recht model en optioneel een "verzet" model welke wat klassieker uitkomt.

Alle tussenstijlen en leggers worden recht op het profiel geplaast zonder ouderwetse puntlassen.

Verschil tussen gelijkliggend raam en een verzet, overvallend raam.    Verschil tussen vlak kozijn en verdiept holland kozijn
1: Verschil gelijkliggend raam en (verzet) overstekend raam. - 2: Verschil vlak kozijn profiel 74mm en 115mm Holland verdiept kozijn profiel.

Vlakke 82mm profielen worden door ons bijna niet toegepast en wij adviseren in de meeste gevallen het NL verdiepte profiel omdat dit veel meer lijkt op de oude houten kozijnen en in renovatie de kozijndiepte van 110a120mm behouden blijft (minder afwerking)

Kozijn Profiel met of zonder aanslag:

Wij kunnen kozijnen uitgevoerd in S9000 en de S9000 NL PLUS Holland, beide leveren met aanslag (1e foto) en zonder aanslag (2e foto).
Hieronder proberen we duidelijk te maken wat de aanslag inhoud, wat het verschil is met een kozijn zonder aanslag en wat wij adviseren.

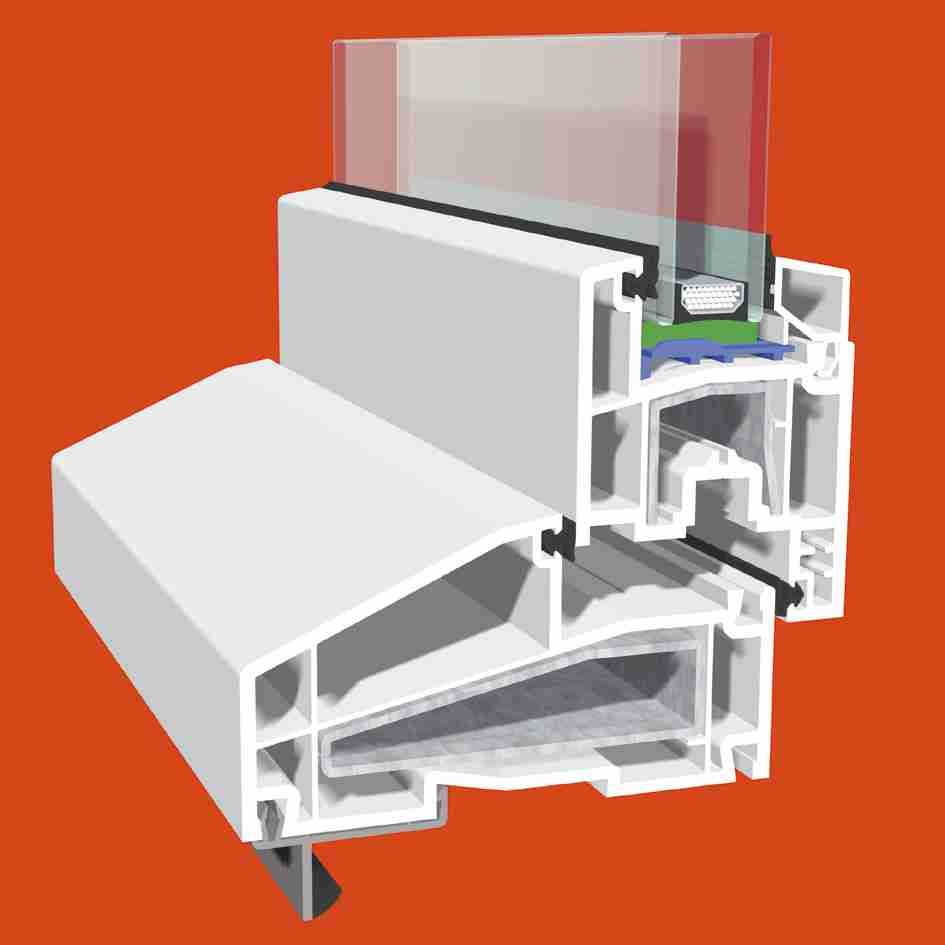

Een detail van een 115mm geelan kozijnprofiel met aanslagdichting    Een detail van een 115mm kozijnprofiel zonder aanslagdichting

Een kozijn met aanslag heeft rondom een rand (aanslag) die 20mm uitsteekt aan de zijkant van het kozijn. In de negge (het gat waar het kozijn in komt) word op het metselwerk een stelkozijn met een dikte van 18mm bijvoorbeeld watervast multiplex, waterpas en evenredig (al dan niet rondom) bevestigd. Op dit stelkozijn word het kunststof kozijn bevestigd met door ons meegeleverde montage schroeven en ankers. Het kunststof kozijn overlapt met de 20mm aanslag het stelkozijn waarbij een geintegreerd dichtingsrubber zorgt dat het kozijn water en tochtdicht is.

Het is dus niet de bedoeling dat de aanslag de voorkant van het metselwerk overlapt zoals op onderstaand 3D detail duidelijk word gemaakt.

Detail van een kozijnprofiel met aanslag voor plaatsing met een stelkozijn
Hierboven een detail van een kozijnprofiel met aanslag voor plaatsing met een stelkozijn waarbij
duidelijk word gemaakt hoe een profiel met aanslag wel en niet word toegepast.

Bij een kozijn zonder aanslag word dit stelkozijn niet gebruikt en komt het kozijn direct op het metselwerk en word ook in de steen gemonteerd. In sommige gevallen word een profiel zonder aanslag ook gebruikt wanneer er twee kozijnen tegen elkaar worden gekoppeld. Er kan bijvoorbeeld worden gekozen om alleen de onderdorpel zonder aanslag en de rest met aanslag te nemen. Het monteren zonder stelkozijn gaat een stuk sneller en is daarom vaak reden voor prijsvechters om deze optie te kiezen.

verschil 8018 met aanslag voor stelkozijn en 8016 zonder aanslag, direct tegen metselwerk


Onze ervaring is dat 95% van de kozijnen een aanslag heeft en wij adviseren ook een kozijn met aanslag omdat:
  • Het (vooraf) stellen met een stelkozijn makkelijker en preciezer is.
  • Het profiel met aanslag tocht en waterdichter is door oa de dichting in de aanslag.
  • Het profiel is 20mm breder waardoor de scharnieren van bijvoorbeeld een raam of deur minder snel tegen de binnenzijde van de negge aan knelt of zelfs niet helemaal open kan.
  • Een waterdorpel of stenen waterslagen bij de onderdorpel van een kozijn makkelijker onder de aanslag kunnen worden verwerkt.
  • Boren direct in de steen kan misgaan doordat men in de voeg zit, een steen barst of hol/broos is. Er moet dan een nieuw extra gat in het kozijn worden geboord.


    Profieloverzicht S9000 NL Holland verdiepte kozijnprofielen


    Profiel overzicht van de door ons meest gebruikte Gealan S9000 profielen.

    Overzicht Gealan S9000 kader profielen    Overzicht Gealan S9000 raam en deur profielen


    Doorsnede verdiept Gealan S9000 Holland met maatvoering


    Gealan S9000 doorsnede met maatvoering


    Gealan film





    Geschiedenis van PVC

    In 1912 ondekte Fritz Klatte de basisprincipes voor de industriele productie van PVC (Polyvinylchloride). De massaproductie van deze kunststof die verkregen word uit zout en aardolie begint echter pas in 1938, toen de toepassingen ervan duidelijk werden. De ontdekking van dit product ligt aan de basis van de hele kunststof industrie.


    Grondstof

    Het materiaal voor Gealan's venster- en deurensystemen is harde PVC dat voor 57% bestaat uit uit keukenzout gewonnen chloor en uit aardolie. Daarmee ontziet PVC de beperkt beschikbare grondstof aardolie. Om PVC te kunnen verwerken tot vensterprofielen, worden daaraan tevoren verschillende additieven (stabilisatoren, glijmiddelen, polymere hulpstoffen, vulstoffen en kleurpigmenten) toegevoegd.
    Gealan gebruikt geen voor mens en natuur schadelijke lood stabilisatoren maar calcium als stabilisator
    Grondstof kunststof kozijn profielen

    Procuctie van Kunststof kozijn profielen:

    Wij zijn verwerker van het Gealan profiel, dit profiel word in Tanna / Thüringen te duitsland geextrudeerd. De eerste extruders van gealan in 1956 waren waterslangen, leuningen, gevlochten koorden en waslijnen, dit werd later uitgebreid met profielen van harde PVC, bijvoorbeeld staven voor meubels en rolluiken. In 1968 ontwikkelde gealan het eerste kozijnprofiel en in 1980 kwam de marktintroductie van het product "acrylcolor". De co-extrusie van gekleurd acrylglas met het PVC-profiel is een productinnovatie met uitstekende weers- en kleurbestendigheid aan het vensterprofiel wat nu nog steeds gemaakt word door Gealan.

    Gealan Tanna kozijn profiel productie    Gealan kozijn profiel productie    IQ is een merknaam van Gealan en staat voor Intiligente Qualiteit Verwerker van het Gealan profiel, een mooi slank profiel dat afgestemd is op de nederlandse markt

    In Tanna/Thüringen staan een aantal grote opslagcilo's waar pvc poeder of compound in vaktermen in word opgeslagen. Deze compound word gekneed en verwarmt en daarna door een martijs geperst, in deze matrijs zit de vorm van het profiel dit proces word extruderen genoemd. Dit gaat met ongeveer 1,5 meter per minuut. Bij sommige merken profiel word er gesproken van extrusie strepen, dit betekend dat de matrijs kleine spoortjes achterlaat in het kozijnprofiel. Wanneer je met je neus op het profiel gaat staan zie je deze extrusiespoorjes, bij Gealan zijn deze spoortjes minimaal. Meteen na het extruderen word het profiel door een kaliber getrokken door een trekband. Dit kaliber doet dienst voor de afkoeling van het profiel en de definitieve vorming, na deze vorming mag het profiel een maatafwijking hebben van 0,5mm.
    Hieronder ziet u de machine waarin het profiel getrokken word, geextrudeert

            matrijs waardoor kunststof profielen worden geextrueerd    matrijs waardoor kunststof profielen worden geextrueerd


    Go-extrusie van Acrylglas (Gealan's Acrylcolor):

    Op de kozijn profielen kan een kleur van acrylaat worden aangebracht (meer info over deze acrylcolor bij Kleuren) Door de speciale methode, de co-extrusie, worden twee hoogwaardige materialen onlosmakelijk met elkaar versmolten. Het witte basislichaam bestaat uit PVC die is omhuld met een laag gekleurde acryl. Hieronder is op de tekening te zien hoe de co-extrusie in zijn werk gaat.

    Extrusie van kunststof profielen met co extrusie van acryl toplaag
    Klik op het plaatje voor een vergroting

    Na het koelen en vormen worden de profielen bekleeft (zo niet blijven de profielen creme of wit kleurig) met een renolitfolie, ofwel een houtnerfmotief die een van de 10 houtimitatiefolies of 1 van de 20 matte kleuren met houtnerfmotief bevatten.

    Na het extruderen, koelen en bekleven van de houtnef met kleur worden de lengtes op maat gezaagd, standaard is dit 6 meter behalve bij van 1 deurprofielen omdat er dan 1 deur met een standaard maat uit 1 lengte kan worden gezaagd.
    De profielen van 6,5m lang worden elke week aan ons toegelevert vanuit duitsland, uit deze lengtes maken wij onze kozijnen. Het proces van het fabriceren van de kunststof kozijnen bij zwetsloot vind u hier


    VOORBEELDEN OPVRAGEN:

    Indien u een voorbeeld of monster stukje wenst te ontvangen kunt u contact opnemen via het contact formulier
    Vermeld er evt bij om welk profiel en welke kleur het gaat.

    Verwerker van het Gealan profiel, een mooi slank profiel dat afgestemd is op de nederlandse markt

    Kleuren, houtnerf en acrylcolor:

    Info over kunststof kozijnen kleuren vind u hier


    Onderhoudsvrij:

    Even een doek eroverheen met ramen lappen en klaar    Kunststof kozijnen zijn onderhoudsvrij, dit moet niet te letterlijk worden genomen, met onderhoudsvrij word met name bedoeld dat er niet meer geverft hoeft te worden. Schoonmaken moet je het toch omdat er vuil op komt, dit kan worden schoongemaakt tijdens het ramen lappen met sop en beslist niet met een schurend of bijtend middel. Om de kozijnen gemakkelijker te kunnen schoonhouden kunt u autowax gebruiken. U kunt dit gewoon opbrengen zoals op een auto en het geeft uw kozijnen een extra beschermlaag tegen vuil en weersinvloeden.
    Het smeren van het hang en sluitwerk is ook van belang, alle bewegende deeltjes en
    de stangen in de ramen en deuren invetten met bijv. WD40, dit is in alle doe het zelf en ijzerwaren zaken te koop.

    Folders Gealan Kozijnprofielen / kozijnen

    Gealan verschillende profielen en stijlen folder
    Gealan kozijn stijlen.
    Gealan algemene folder over kozijnen en kleuren 32 pagina's
    Gealan mijn Huis mijn Ramen 32 pag

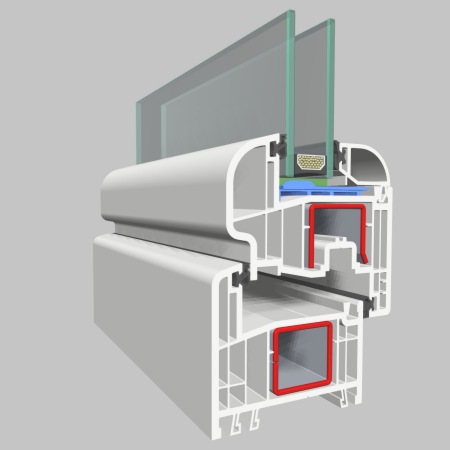

    Gealan S8000 vlakke profiel systeem
